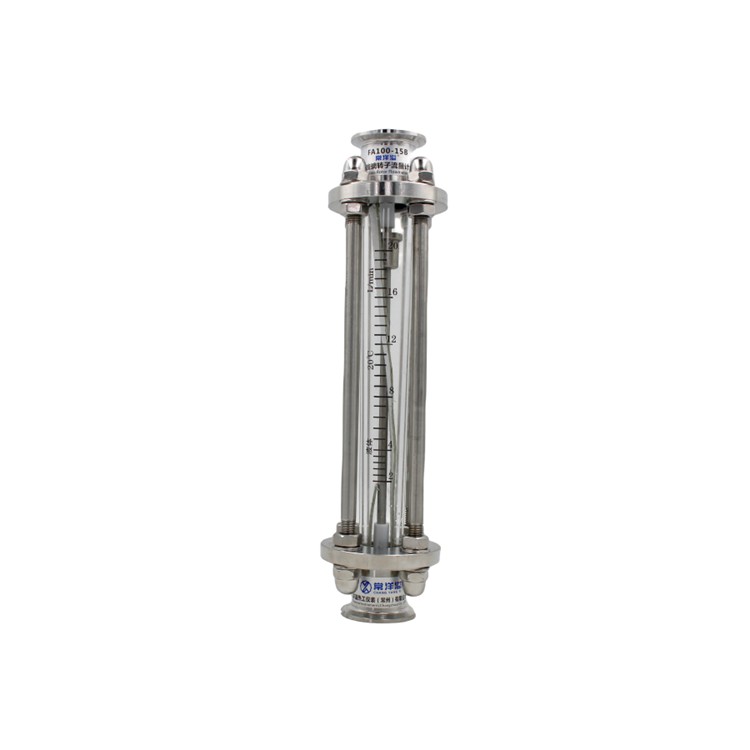

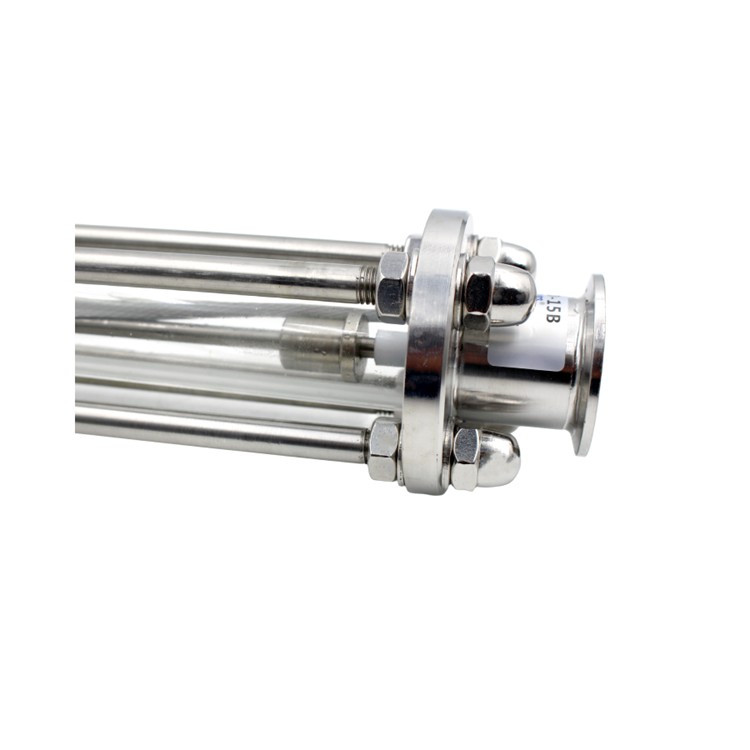

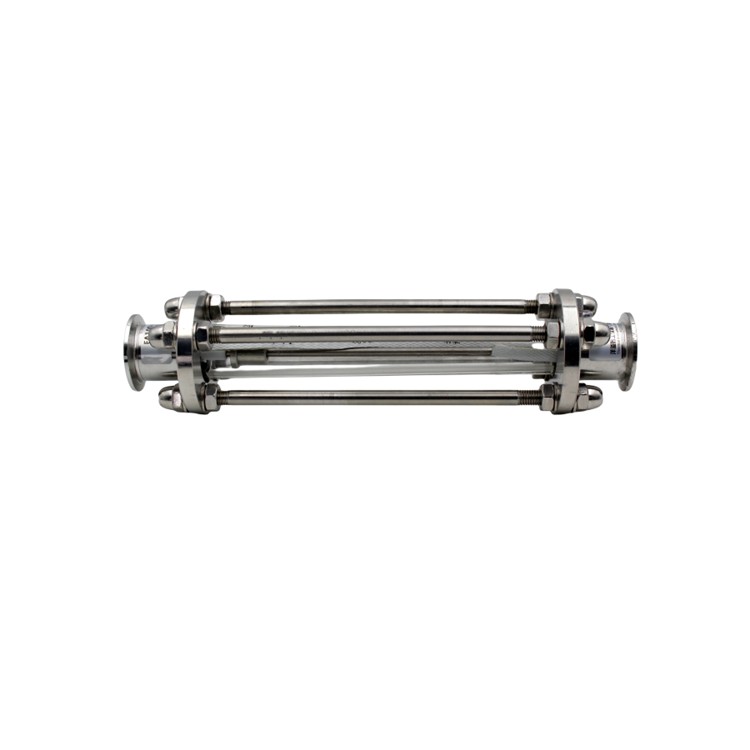

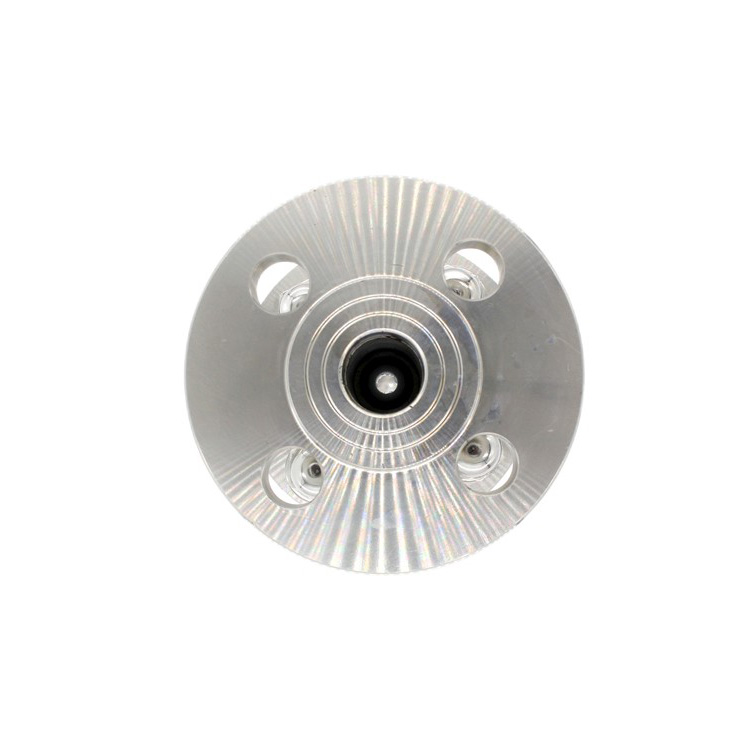

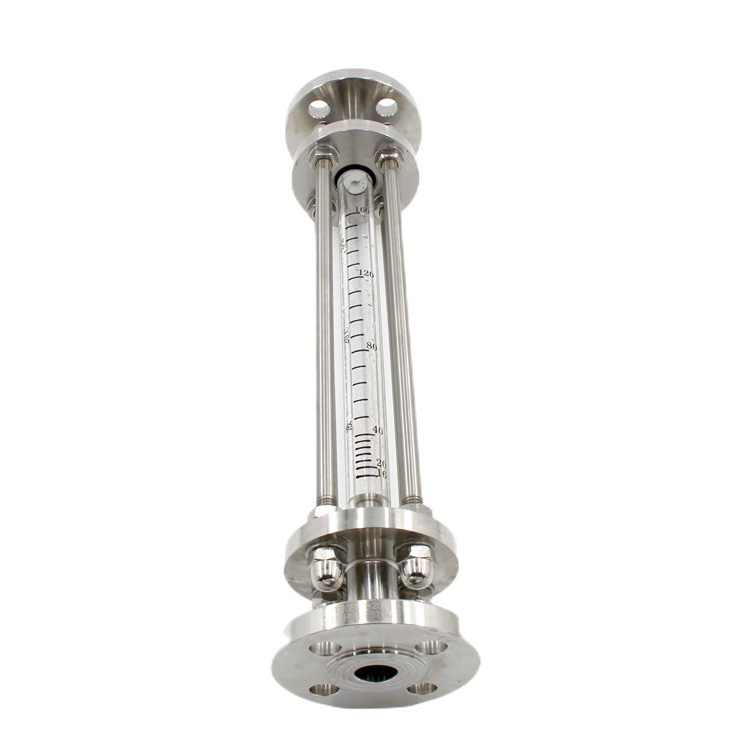

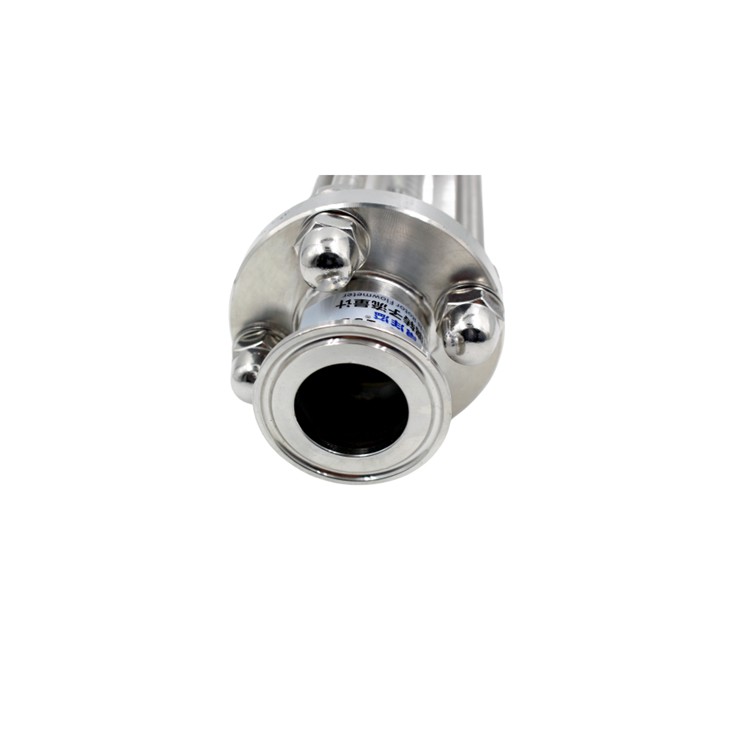

拉杆式玻璃转子流量计

LZB-FA100系列

流量测量

PREV 引进型玻璃转子流量计
拉杆式玻璃转子流量计 说明书下载
咨询热线:153 5196 4969

一、产品概述

      LZB-FA100型系列流量计是玻璃转子流量计的一种。具有高灵敏度,测量范围宽,使用维护方便等特点。该仪表连接方式为法兰连接。LZB-FA100系列玻璃转子流量计在恒压条件下,利用流通截面的变化来测量非混浊的非脉动流的液体或气体的流量计。

      LZB-FA100型系列玻璃转子流量计广泛用于石油,化工,冶金,化纤,染料,造纸,环保设备,食品,制糖,以及科学实验仪器配套设施等。

      LZB-FA100型系列玻璃转子流量计仪表的主要测量元件为一根小端向下,大端向上的垂直安装的锥形玻璃管(简称锥管)以及其在内可以上下移动的浮子。当流体自下而上流经锥管时,在浮子之间产生压差,浮子在此压差作用下上升,当使浮子的上升力与浮子所承受的重力,浮力及粘度力三者的合力相等时,浮子处于平衡位置。因此,流经玻璃转子流量计的流体的流量与浮子的上升高度,即与仪表的流体面积之间存在一定的比例关系,浮子的位子高度可作为流量的量度。

二、尺寸图

外形安装尺寸

尺寸型号

L

D1

D2

F

FA100-15

260

95

65

4-φ14

FA100-20

340

105

75

4-φ14

FA100-25

340

115

85

4-φ14

FA100-32

340

135

100

4-φ18

FA100-40

340

145

110

4-φ18

FA100-50

340

160

125

4-φ18

FA100-65

390

180

145

4-φ18

FA100-80

390

185

150

4-φ18

FA100-100

410

205

170

4-φ18

FA100-125

450

235

200

4-φ18

FA100-150

450

260

225

4-φ18

三、 技术参数

通径
(mm)

测量范围

工作压力
(Mpa)

精度
(±%)

水(L/H)

空气(NL/min)

15

30~300
60~600
80~800

10~100
20~200
25~250

 ≤0.8

4

20

90~900
120~1200
180~1800

20~200
30~300
50~500

2.5

25

180~1800
300~3000
480~4800

50~500
100~1000
150~1500

32

480~4800
600~6000
720~7200

200~2000
250~2500
300~3000

40

1~10 m3/H
1.2~12 m3/H
1.5~15 m3/H

18~180N m3/H
20~200 Nm3/H
25~250N m3/H

≤0.6

50

1.2~12 m3/H
1.5~15 m3/H
1.8~18 m3/H

20~200 Nm3/H
25~250N m3/H
30~300 N m3/H

65

1.8~18 m3/H
3~30  m3/H
4~40  m3/H

25~250N m3/H
30~300 N m3/H
40~400 N m3/H

1.5

80

4~40  m3/H
5~50  m3/H
6~60  m3/H

40~400 N m3/H
50~500 N m3/H
60~600 N m3/H

≤0.4

100
125
150

6~60  m3/H
7~70  m3/H
10~100 m3/H

60~600 N m3/H
70~700 N m3/H
90~900 N m3/H

注:特殊流量和尺寸可以按照客户要求定制

四、 安装
4.1 FA100系列玻璃转子流量计开箱,检查无误后取出填充物,垂直(仪表中心线与铅锤线夹角不得超过5°)安装在无振动的管道上,并有正确的支撑,防止应力传入。
4.2 新装管道在仪表安装前,应冲洗干净。玻璃转子流量计装入管道时,锥管上的最小分度值应处于下方。
4.3 为了方便检修,仪表周围应留有足够空间。必须按图安装旁路管。
4.4 仪表上游应安装阀门,下游5-10D处安装节流阀,管路中如有倒流水或水锤作用损坏玻璃转子流量计的玻璃锥管,应在下游阀门之后安装单向止回阀。
4.5 如被测流体含较大的颗粒或杂质或气泡应在仪表上游安装过滤器或设置排气口。
4.6 如被测流体为脉动流,造成浮子被动,不能正确测量时,玻璃转子流量计下游应设置适当尺寸的缓冲器和定值器,以消除脉动。
