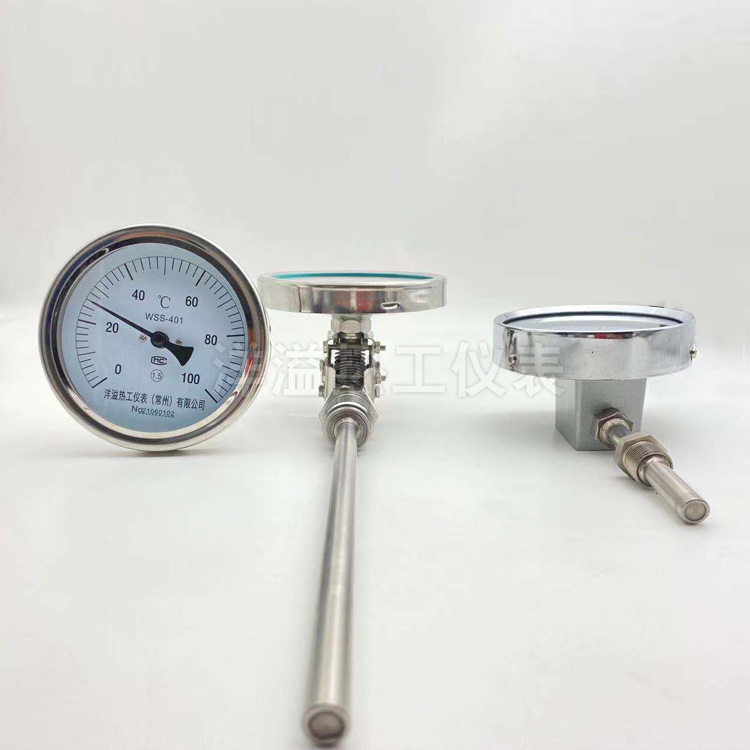

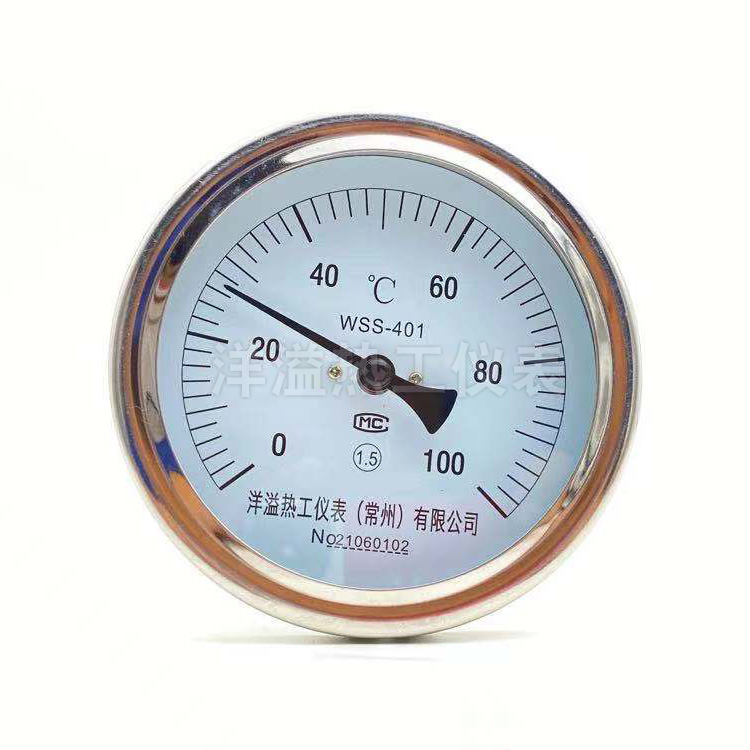

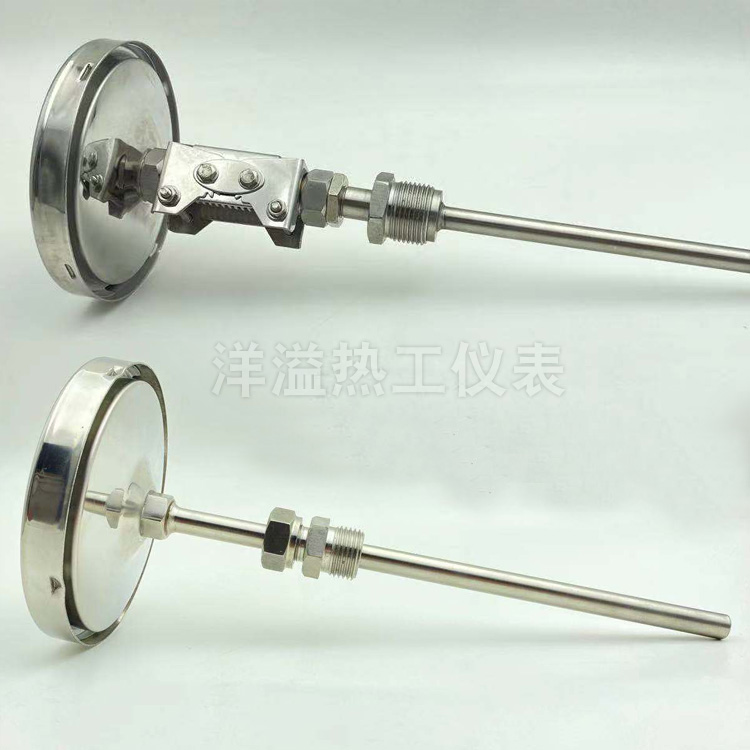

双金属温度计

WSS/WSSX系列

温度测量

PREV 防爆电接点双金属温度计
双金属温度计 说明书下载
咨询热线:153 5196 4969

一、产品概述

      双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定,另一端(自由端)连接在芯轴上,轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时,感温元件自由端旋转,经芯轴传动指针在刻度盘上指示被测介质温度的变化值。

电接点温度计,指针上装有动接点,固定接点装在设业指针上指针触头随温度变化旋转,当温度达到或超过设定值时,接点闭合发出信号,以达自动控制和报警的目的。

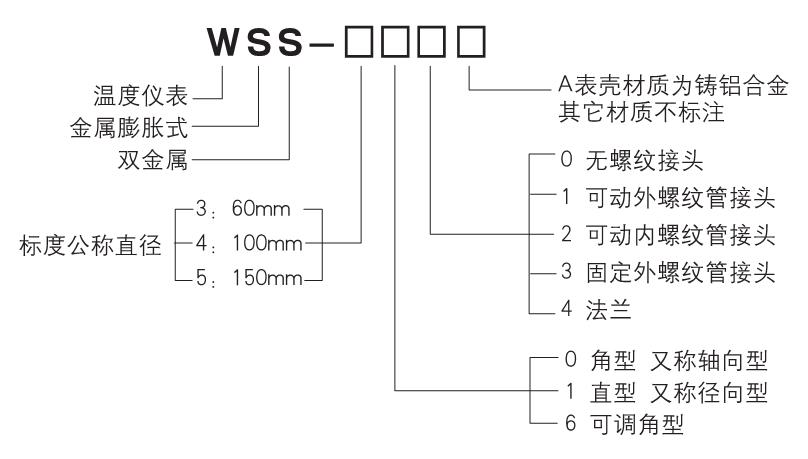

二、选型表

三、型号规格

型号

结构型式

表壳直径

保护管直径

保护管长度

安装螺纹

温度范围℃

WSX-71

轴向电接点

φ60

φ6

75
100
150
200
250
300
400
500

M27*2

-60-40
-40-60
-40-80
-20-80
0-50
0-100
0-120
0-150
0-200
0-300
0-400
0-500

WS-71

轴向

φ60

WSS-301

轴向

φ60

M16*1.5

WSS-311

径向

φ60

WS-70

轴向

φ75

M16*1

WSS-401

轴向

φ100

φ10

75
100
120
150
200
250
300
400
500
750
1000
1200
1500
1750
2000
2500
3000

M27*2

WSS-411

径向

φ100

WSSX-401

轴向电接点

φ100

WSSX-411

径向电接点

φ100

WSS-401F

轴向

φ126

WSS-411F

径向

φ126

WSSX-401F

轴向电接点

φ100

WSSX-411F

径向电接点

φ126

WSS-501

轴向

φ150

WSS-511

径向

φ150

WSS-511F

轴向

φ166

WSS-511F

径向

φ166

WSS-461W

万向

φ110

WSS-401W

轴向

φ110

WSS-411W

径向

φ110

注:0-50℃表尾长≥100mm,WSS-481W请注明轴芯式。
选择螺纹有M27*2、M16*1、M18*1.5、G1/2、G3/4、M27*2内螺纹G3/4内螺纹
“F”型号适用于室内有水、蒸汽及防腐场合。
尾长>1500mm时保护管φ12保护管。
“W”型号为全不锈钢外壳


四、主要技术参数

1、 温度计为轴向型、径向型、135°三种型式。

2、 温度计的精度等级为1级、1.5级。

3、 温度计的测量范围见表一。

4、 温度计的时间常数不超过40S。

5、 保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛,其所能承受的分称压力为6.4MaP。

6、 温度计分普通型、户外型、防腐型三种型式。

7、 温度计的接点为上、下限,单限,双上限(全部常开)。

8、 接点额定功率:10VA(无感负载)。

最高工作电压:220V。

最大工作电流:1A。

9、 指示表头使用环境温度-40~85℃。

10、 指示表头使用环境湿度5~100%。

11、 WSS系列双金属温度计属于耐震机械仪表。

12、 测量温度时应将保护管下面100mm长全部浸入被测量介质,以保持温度准确性。

13、 执行标准:JB/T8803-1998


五、使用和维护

1、 双金属温度计保护管浸入被测介质中的长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。

2、 双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变形及将表壳当扳手使用。

3、 各类双金属温度计不宜用于测量敞开容器内介质温度,带接点温度计,不宜在工作振动较大场合的控制回路中使用。

4、 温度计在正常的情况下,应予定期检验。一般以每隔6个月检验一次为宜。

5、 电接点温度计不允许在强烈震动下工作,以免影响接点可靠性。

6、 WSS万向型温度计的波纹管只有0.1mm厚,所以转向时必须旋松M4螺母、螺丝。并小心转向,切勿用力。安装时必须用两把扳手,以免损坏。

7、 本产品实行三包。
