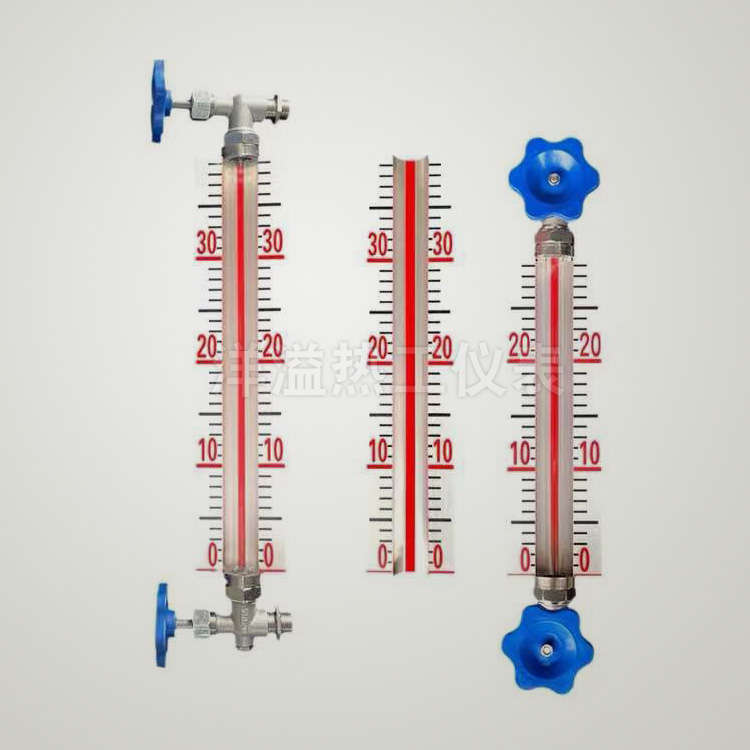

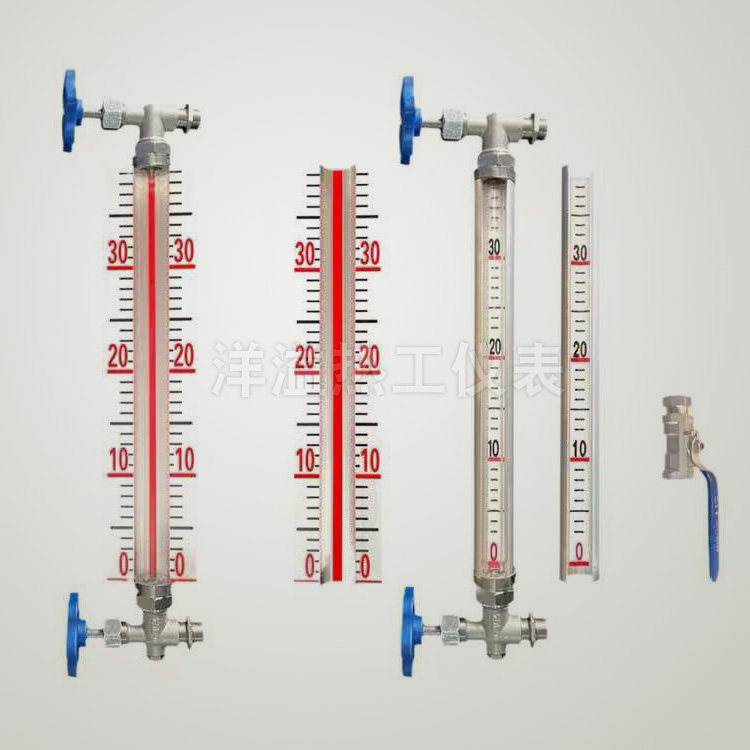

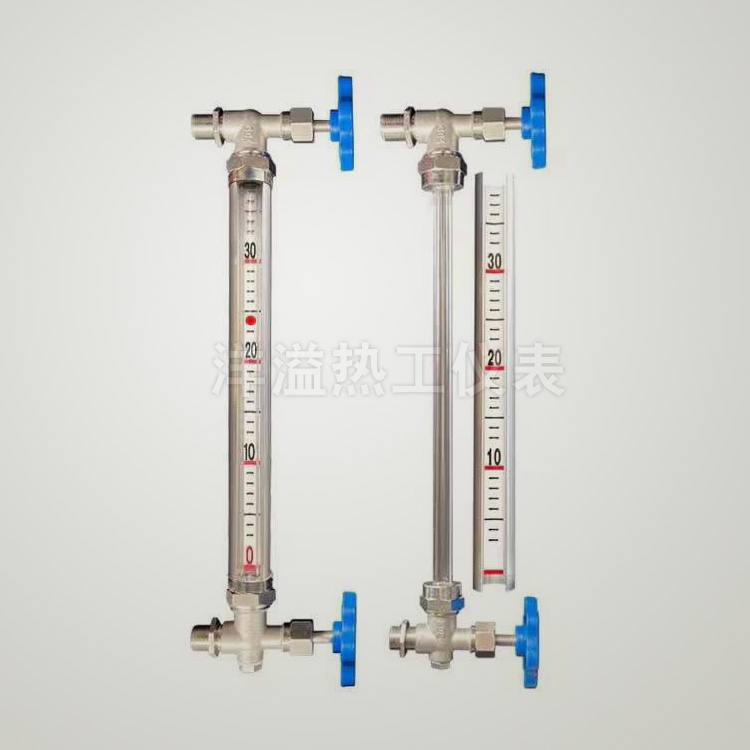

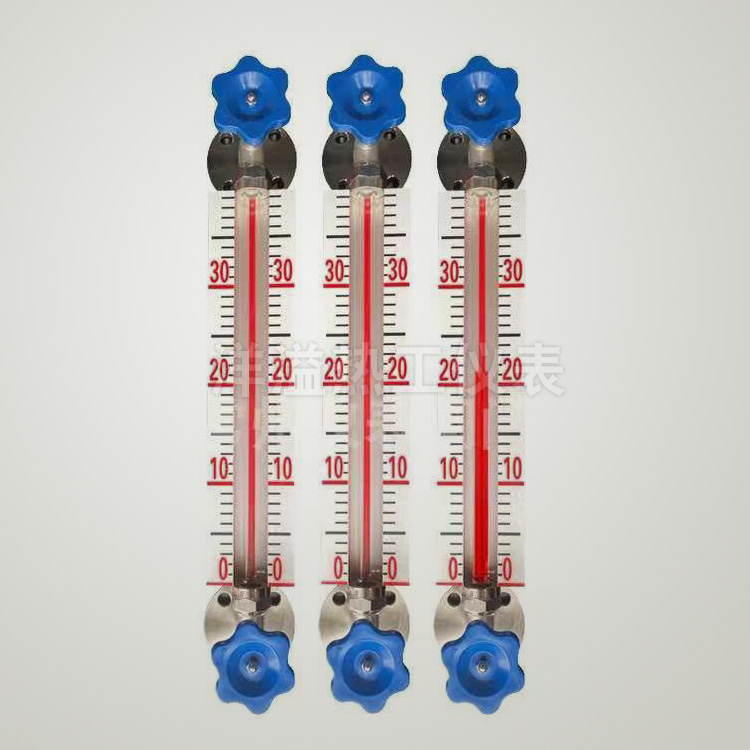

一、产品概述

      HG5型普通玻璃管液位计主要适用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。仪表结构简单，使用方便。 仪表上下阀门内装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压力的作用下自动密封，防止容器内液体外溢。

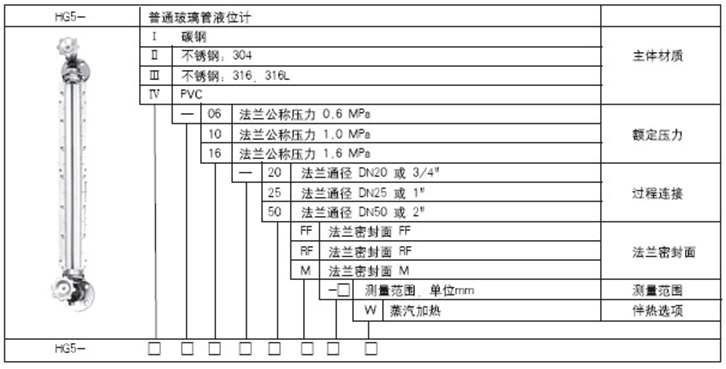

二、选型表

注：测量管（玻璃管）可选用F46管

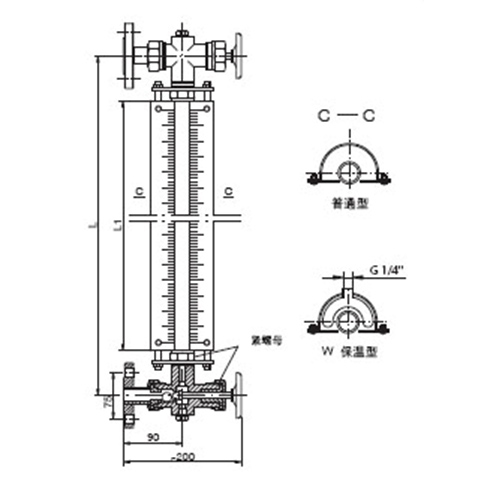

三、尺寸图

二、技术参数

测量范围：300～5000mm
工作压力：-0.1MPa～1.6MPa
工作温度：-20～180℃
蒸汽夹套压力：1.0MPa
蒸汽夹套接头：G1/2M外螺纹
显示范围：法兰中心跟距L-2000mm
过程连接：HG20592～20635-97 DN20～DN50
接液材质：碳钢，不锈钢
　　　　　高硼硅玻璃管　石英玻璃管
钢珠自动封闭压力：≥0.2MPa
排污阀：球阀，针形阀
注：其它法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明。
