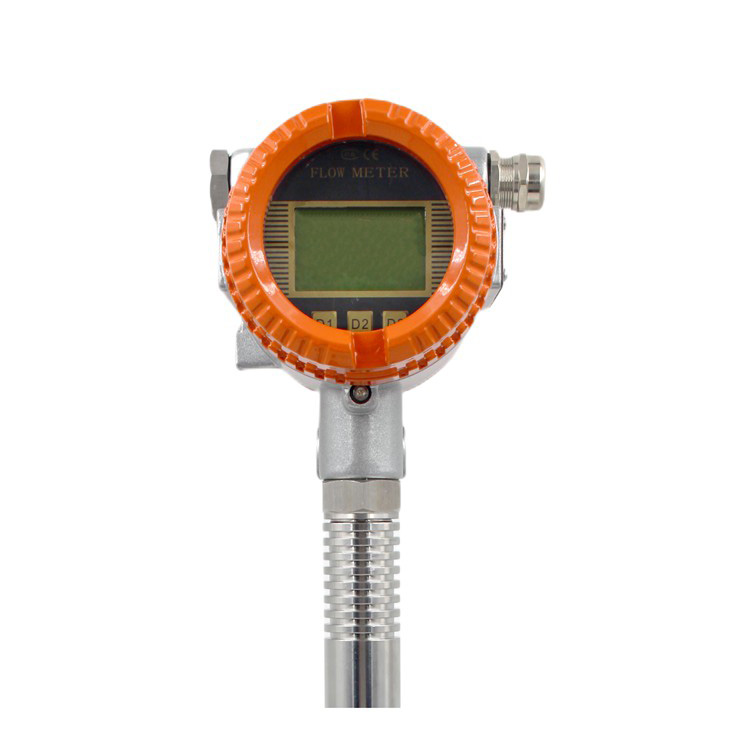

涡街流量计

YY-LWGY系列

流量测量

FIRST

液体涡轮流量计 NEXT

涡街流量计说明书下载

咨询热线：153 5196 4969

一、产品概述

涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

二、技术参数

◆测量介质：气体、液体、蒸气

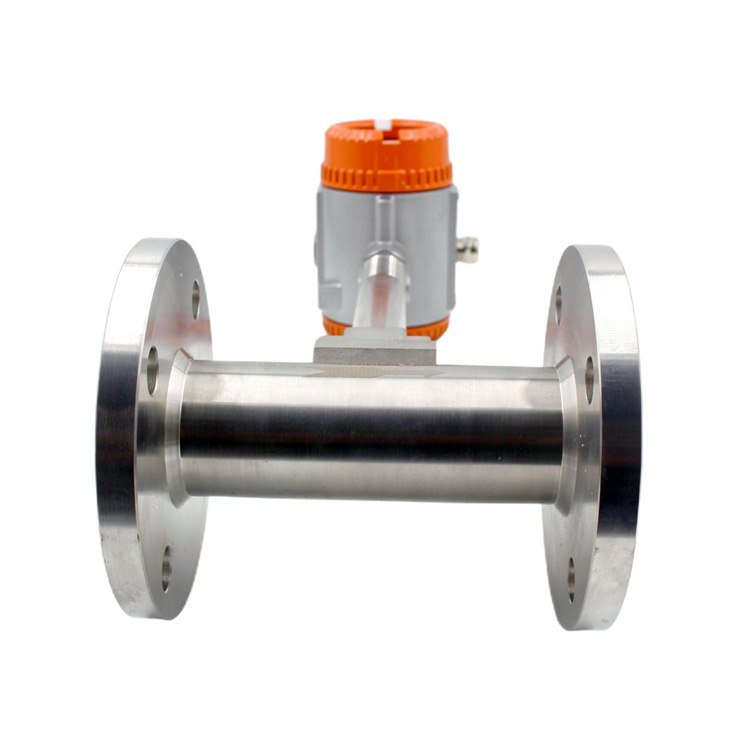

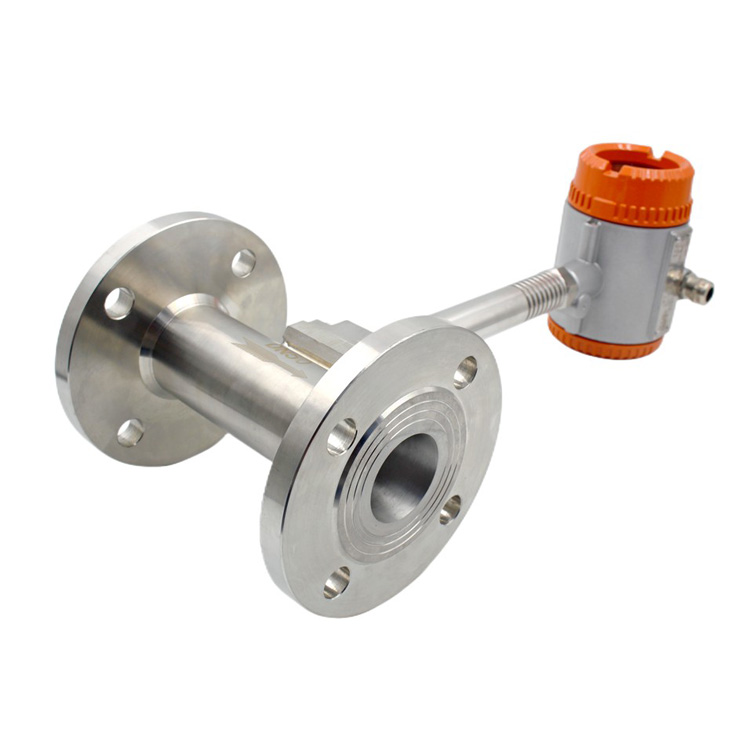

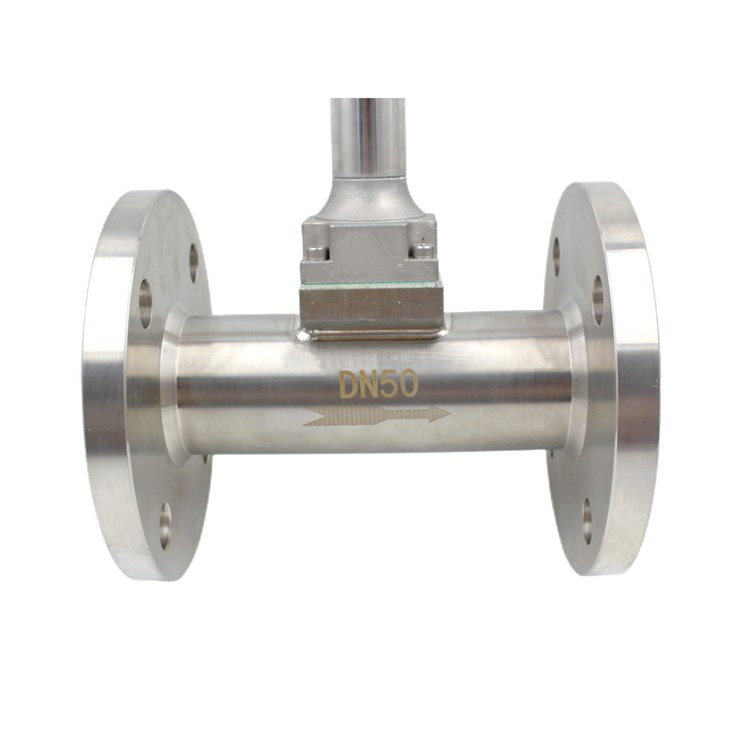

◆口径规格法兰卡装式口径选择DN15~300

◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3

◆测量精度 1.0级 1.5级 2.5级

◆被测介质温度:常温–25℃～100℃

◆高温–25℃～150℃ -25℃～250℃

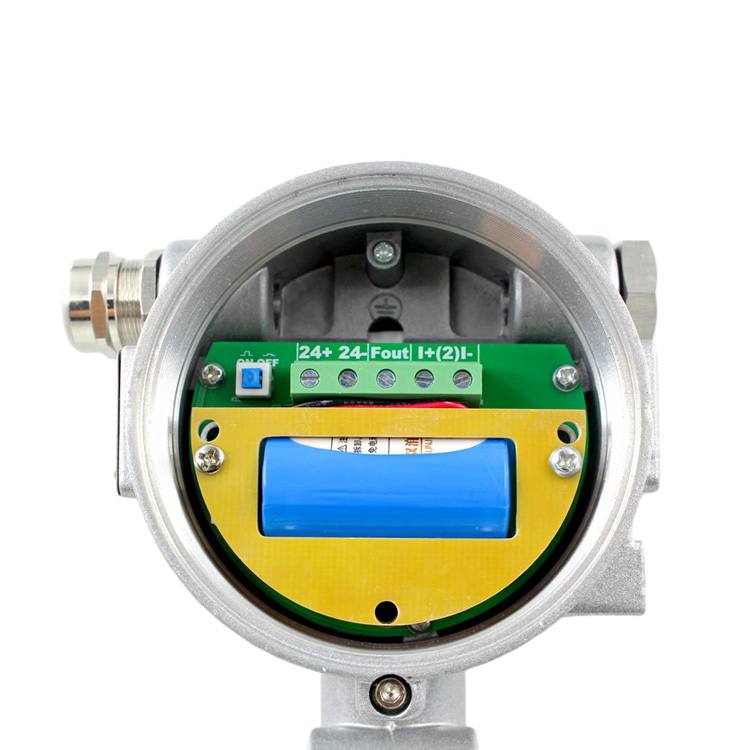

◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4～20 mA,传输距离为1000m

◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃

◆材质不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级本安型iaIIbT3-T6

◆防护等级 IP65

三、测量范围

口径	流量范围m3/h（饱和蒸汽180℃ ρ=5.157Kg/m3）
	液体	气体	饱和蒸汽
DN15	0.4~4	3.0~12	3.0~12
DN20	0.8~8	6~30	6~30
DN25	1.2~12	9.0~55	9.0~55
DN32	2.0~20	12~120	12~120
DN40	3.0~30	20~200	20~200
DN50	5.0~50	30~300	30~300
DN65	8.0~80	50~500	50~500
DN80	12~120	80~800	80~800
DN100	20~200	120~1200	120~1200
DN125	30~300	200~2000	200~2000
DN150	40~400	300~3000	300~3000
DN200	75~750	500~5000	500~5000
DN250	110~1100	800~8000	800~8000
DN300	160~1600	1100~11000	1100~11000
