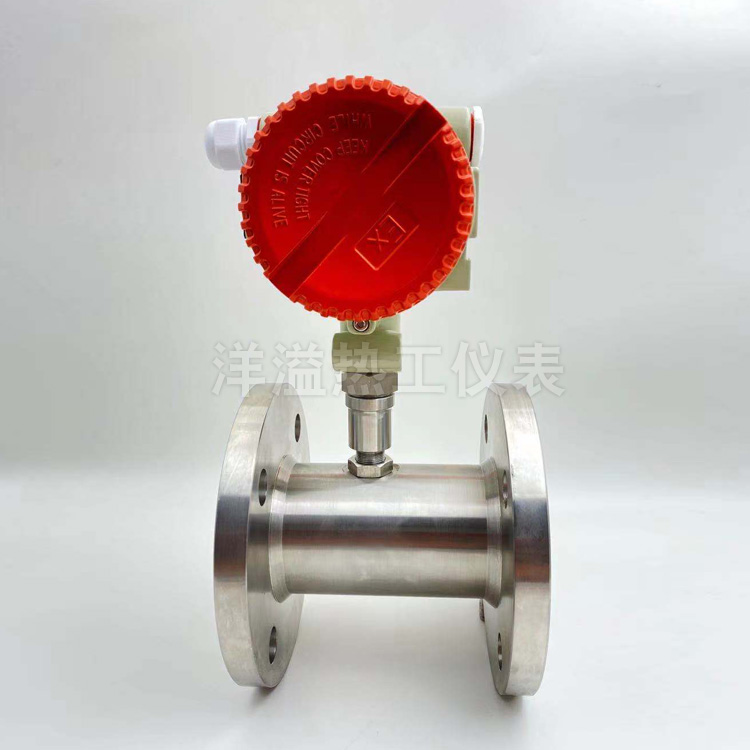

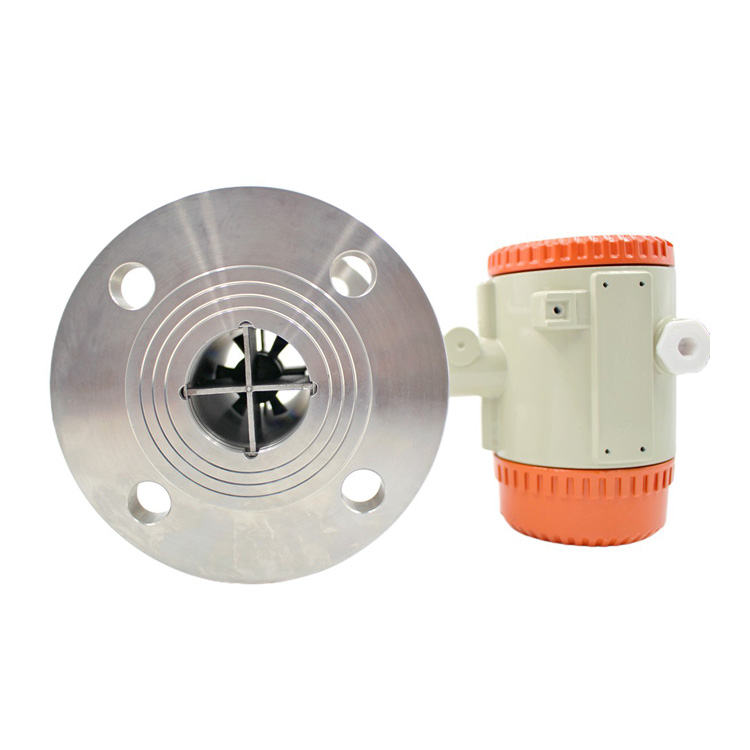

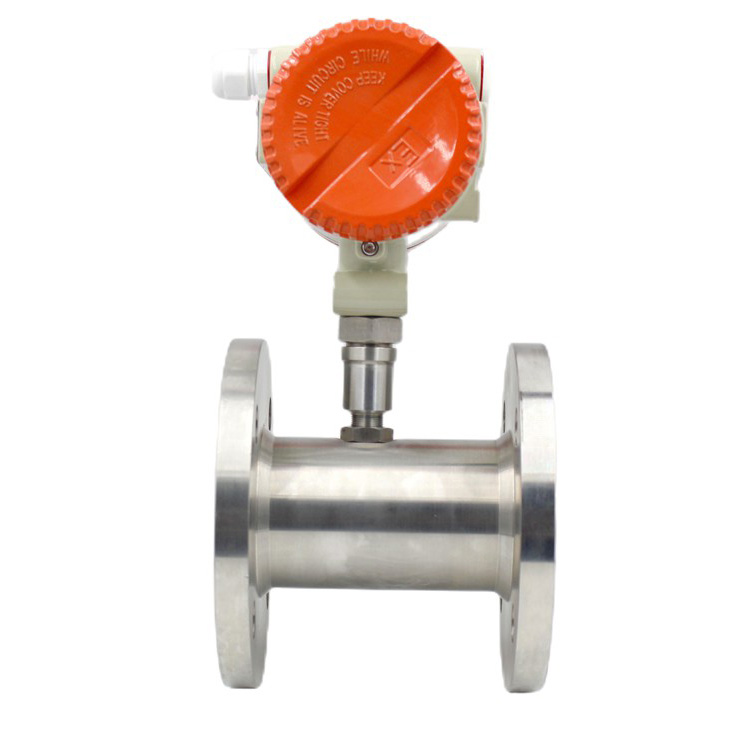

液体涡轮流量计

YY-LUGY系列

流量测量

PREV 涡街流量计
液体涡轮流量计 说明书下载
咨询热线:153 5196 4969

一、产品概述

涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质,也可测量含有微小颗粒、杂质的浑浊液体,广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。

二、产品特点

1.高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R
2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的度,在贸易结算中是优先选用的流量计
3.输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强
4.可获得很高的频率信号(3-4kHz),信号分辨力强
5.范围度宽,中大口径可达1:20,小口径为1:10
6.结构紧凑轻巧,安装维护方便,流通能力大
7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表
8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等
9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便

三、测量范围及工作压力

仪表口径(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规耐受压力(MPa)

特制耐压等级(MPa)(法兰连接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 20

0.8~8

0.45~9

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 25

1~10

0.5~10

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 32

1.5~15

0.8~15

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 40

2~20

1~20

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN 65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN 80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN 100

20~200

10~200

2.5

4.0、6.3、12、16、25

DN 125

25~250

13~250

1.6

2.5、4.0

DN 150

30~300

15~300

1.6

2.5、4.0

DN 200

80~800

40~800

1.6

2.5、4.0
