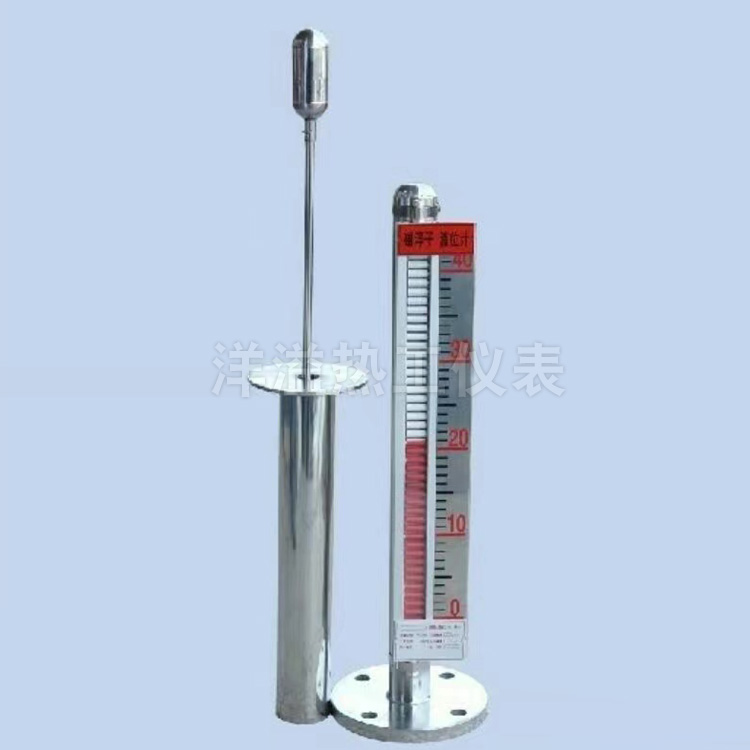

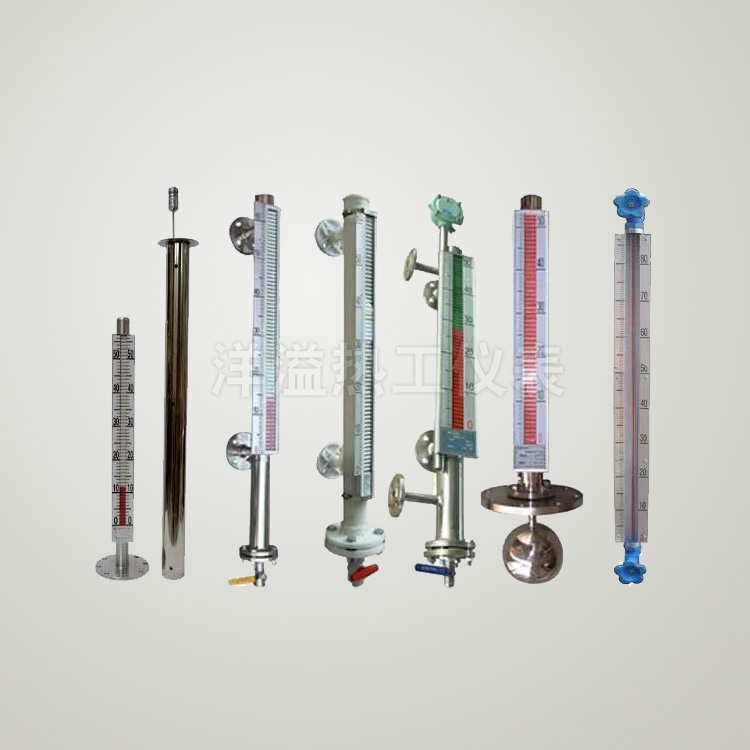

一、产品概述

      UHC系列磁性翻柱液位计，利用浮力和磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此绝对保证使用安全。该液位计还可配液位报警开关和液位远传变送器。液位报警开关可实现液位上下控制、限位报警和联锁；液位远传变送器可将液位变化线性地转换成直流4—20mA输出，实现远距离的液位指示、检测、控制和记录。

二、技术参数

测量范围：0 ~ 12m
指示精度：±10mm
工作压力：1.0 ~ 6.4MPa
工作温度：-20 ~ 350℃
介质密度：≥0.45g/cm3
介质密度差：≥0.15g/cm3（测界面）
介质粘度：≤0.15Pa .S
接液材质：1Cr18Ni9Ti、SUS304、SUS316、SUS316L、钛材、PVC、玻璃钢
连接法兰：压力≤2.5MPa JB/T81-94 PN2.5 DN20 压力≥2.5MPa JB/T82.2-94 PN6.4 DN20 (或按用户所需)
排污接管：ZG1/2＂（内）

三、工作原理

磁性翻柱液位计由浮子、立管组件、指示器三部分组成。浮子在立管组件内随液位的变化而上升或下降，通过磁耦合作用，带动立管组件外的指示器颜色发生变化（液红气白），从而指示出液位高度。液位报警开关安装在立管组件外部相应的报警位置上，当浮子随液位到达报警位置时，报警开关闭合，发出开关信号；液位远传变送器也安装在立管组件外部，通过磁耦合将液位的变化线性地转换成4—20mA电流信号远传给控制室，实现液位的显示、测量、控制和记录。

四、使用与维护

☆ 使用前应使显示器翻牌全部为白色。磁翻板液位计主导管安装连接必须保持垂直。液位计上的法兰与容器上的法兰用螺栓、螺母、垫片连接固定好，就可以打开容器阀门缓慢进液，如仪表法兰和容器法兰之间有截止阀门使用起来更好，方便拆卸下来维修液位计。

☆ 使用中应定期检查，检查液位计各部位连接有无松动。

☆ 磁翻板液位计投入运行后，应保证贮藏罐内液位变化要平缓，不能急速上升或下降液位，造成翻柱翻转失灵或翻乱（若遇此现象，可用校正磁钢重新校正）。

☆  长期使用时，应定期检查有无部件的腐蚀情况。

☆  对装在装置上使用的液位计，运行前应进行严密检查表头各部位是否符合技术要求，发现问题及时处理解决。

☆ 防爆型安装、使用注意事项

△ 防爆型液位计的选型，安装与维护必须按照《中华人民共和国爆炸危险场所电气安全规程》规定执行。

△ 接线盒内、外接地点必须牢固可靠。

△ 各电气接线间隙和爬电距离必须大于10mm。

△ 维护各部件必须切断电源后开盖，拆卸过程中，应避免损伤防爆面。维护后，引出线及表盖必须锁紧，防止滑脱。

△ 防爆面不可涂漆，但应涂防锈漆。

☆ 液位计应放在正常温度，空气干燥的条件下。

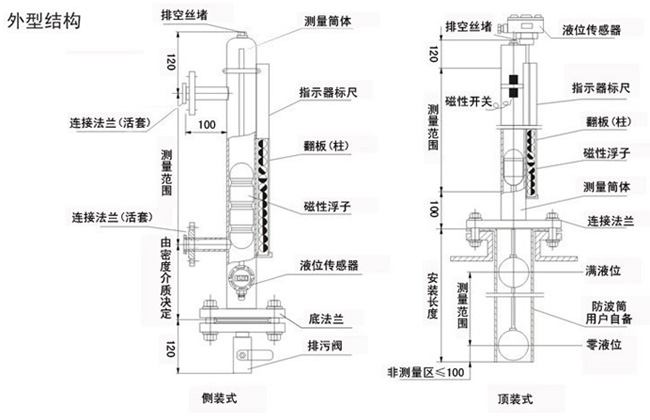

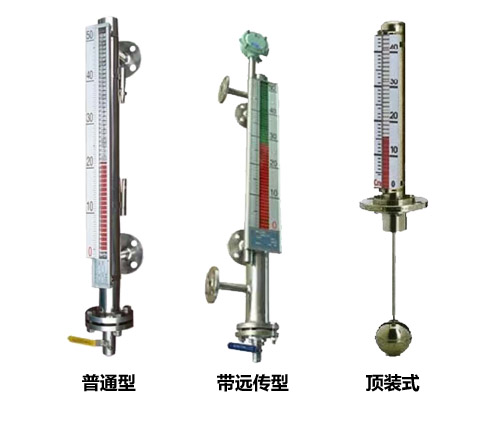

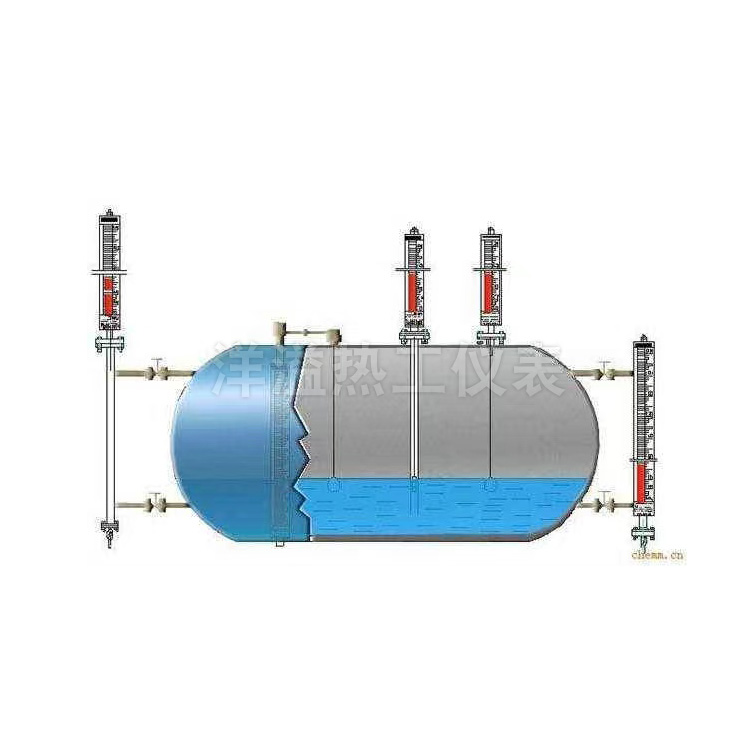

五、外型结构及安装示意图
