一、产品概述

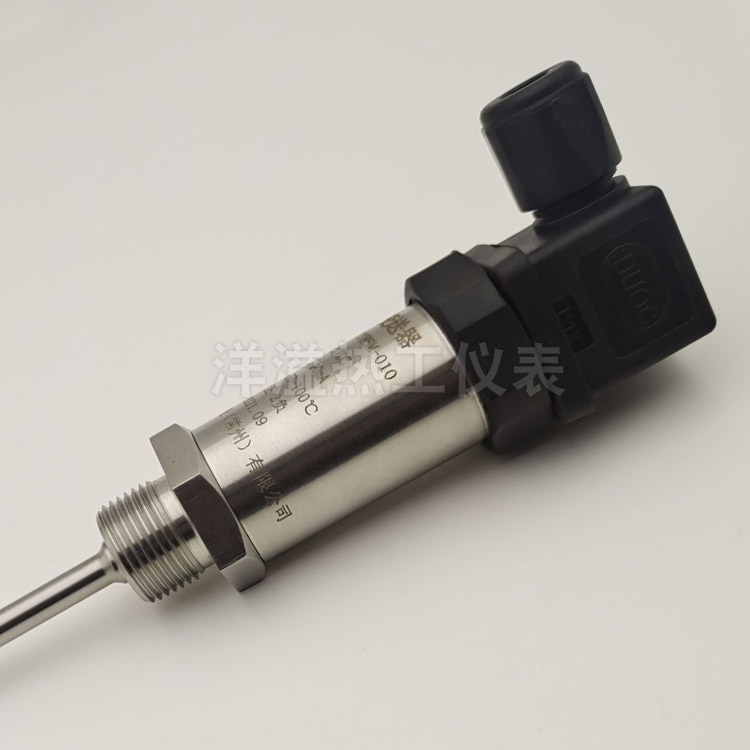

温度变送器将温度传感元件（热电阻或热电偶）与 信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200～1600℃ 范围内的液体、蒸汽及其它气体介质或固体表面的温度。通常和显示仪表、记录仪表以及各种控制系统配套使用。该系列产品分为普通型和隔爆型两种，广泛应用于石油化工、纺织、橡胶、建材、电力、冶金、医药、食品等各种工业控制领域。

二、产品特点

1. 线性化输出4~20mA标准恒流信号，信号回路自身供电，电源功耗低。
2. 仪表内部采用环氧树脂浇注工艺，可安装在恶劣的环境中，并***提高了变送器防爆、防震、防潮、防热、防有害气体侵蚀的能力。
3. 电流输出，具有较强的远传能力。
4. 热电偶变送器本身具有冷端补偿，不用外接补偿导线和其他补偿措施。
5. 输出高阻抗、大信号、无射频干扰影响，并具有电源极性反接保护电路。

三、工作原理

温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4~20m A电流信号输出。

四、技术参数

输出 4~20mA 或 1~5VDC

电源 24VDC

量程 -50~100℃

接线 1正2负
