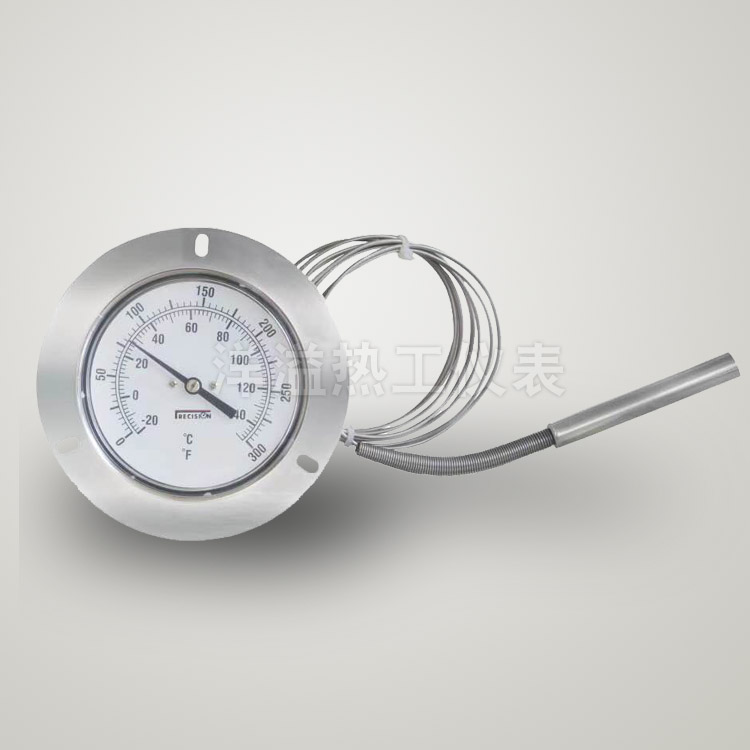

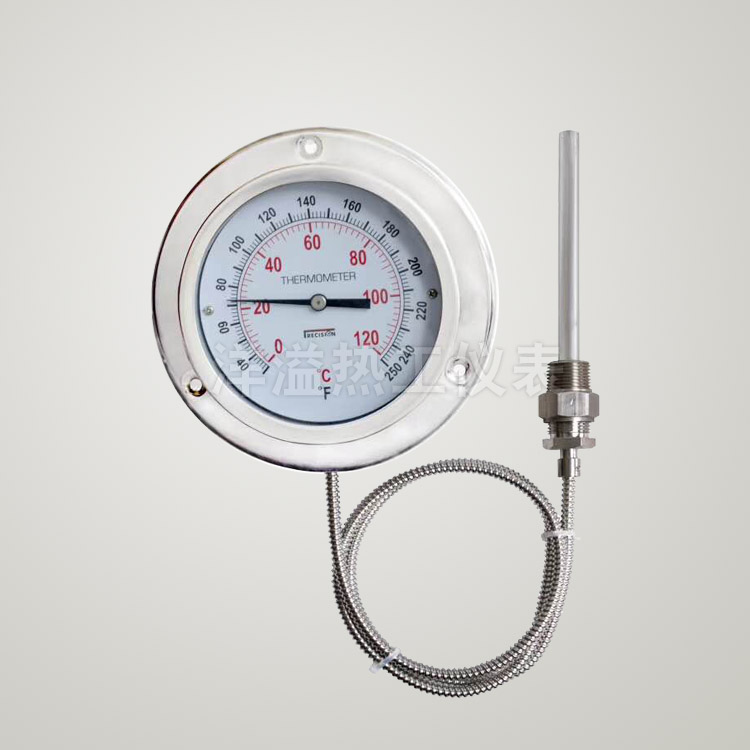

一、产品概述

      压力式温度计适用于生产过程中较远距离的非腐蚀性液体或气体的测量，能在工作温度达到和超过给定值时发出电讯号。基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。当温包感受到温度变化时，密闭系统内饱和蒸气产生相应的压力，引起弹性元件曲率的变化，使其自由端产生位移，再由齿轮放大机构把位移变为指示值。

二、选型表

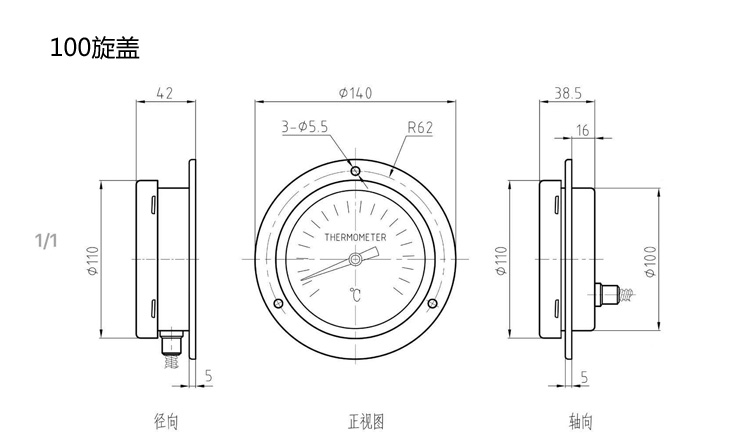

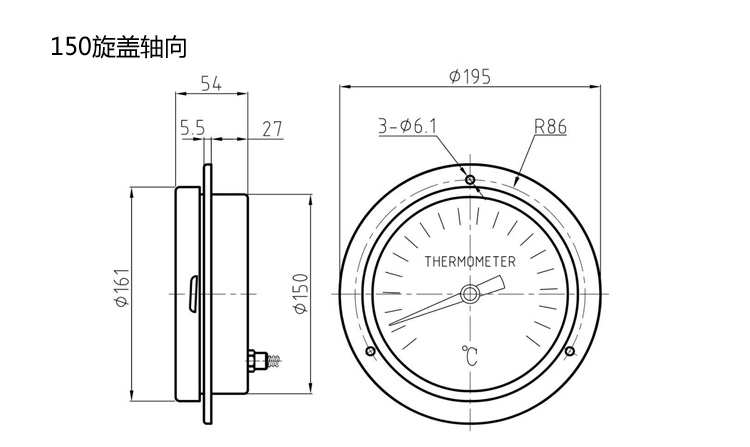

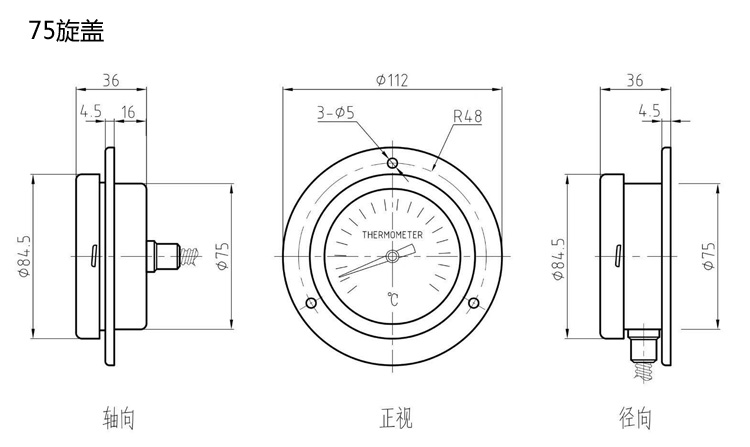

三、尺寸图

四、性能特点:

1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点；
2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能；
3、结构形式与国际同类产品相同，可替代进口；
4、电接点远传。

五、技术参数：

1、时间常数： 15S （蒸汽型） 30S（气体型）
2、接点容量：30VA（无感） 最高工作电压：交流380V,接点为上、下限。
3、工作环境温度：- 10~+55℃
4、指示度：2.5（测量范围部分的要求）
5、开关差：3~5℃

六、注意事项：

1. 压力式温度计温包（探头）必须全部插入被测气体或液体内，否者测温将于实际温度有偏差。
2. 引线为铠装型可弯曲应将多余线绕圈固定，防止利器割伤割断导致产品损坏。
3. 产品在使用过程中，尽量不要超过温度范围，否者导致温度指针于实际温度不对应。
4. 电接点压力式温度计在接线过程中，禁止带电操作。
