一、产品概述

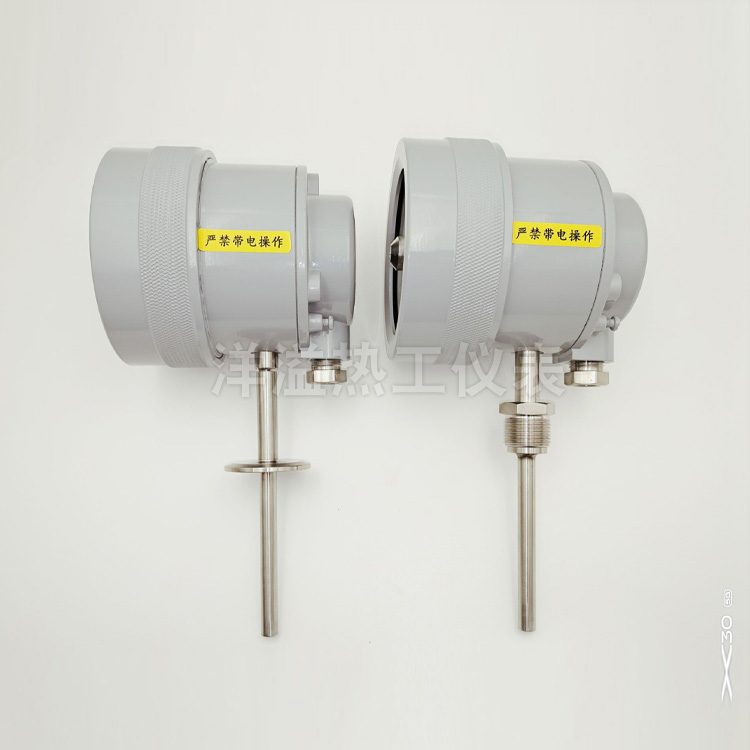

       防爆电接点双金属温度计外壳采用铝合金制成，通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的，主要应用于测量与控制温度现场环境与介质有可能带来爆炸危险的场合，产品主要应用于石油化工、环保、水处理、煤炭矿山、能源电力等现场要求隔爆的工矿企业。
       防爆电接点双金属温度计产品有国家防爆电气产品质检中心颁发的防爆证书编号：CNEX18.4179X,产品性能符合BG3836.1-2010《爆炸性气体环境用防爆电气设备 第1部分：通用要求》及GB3836.2-2010《爆炸性气体环境用防爆电气设备 第2部分：隔爆型电气设备"d"》的标准。
      防爆电接点双金属温度计带有电接触装置-即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。
       防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。是石油，焦化，化工，医药等企业生产现场存在碳化物等爆炸物各过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面的温度测量。

二、选型表

三、尺寸图

四、主要技术参数

1、标度盘公称直径： 100/150
2、热响应时间：≤ 40s
3、隔爆等级： ExdIICT6
4、额定功率： 10VA
5、最高工作电压：24V  220V  380V
6、最高工作电流 ： 0.7A
7、报警方式：上下限、双上限、双下限
8、防护等级：IP65
9、连接方式：螺纹、法兰、卡盘等
10、测温传感器材质：304、316、304衬四氟、钛管、HC等
11、使用环境条件：-10~50℃，相对湿度不大于80%，且爆炸性混合物应属于ⅡB级T4组以下，工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
12、温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃ （使用温度偏离20±5℃）。
13、绝缘强度：50HZ正弦交流电2000V历时一分钟。

五、结构原理

      仪表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。仪表的隔爆铸铝外壳具有良好的隔爆性能，因此对在正常工作过程中由于火花或电弧的影响，并能有效地阻止由产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
     隔爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
