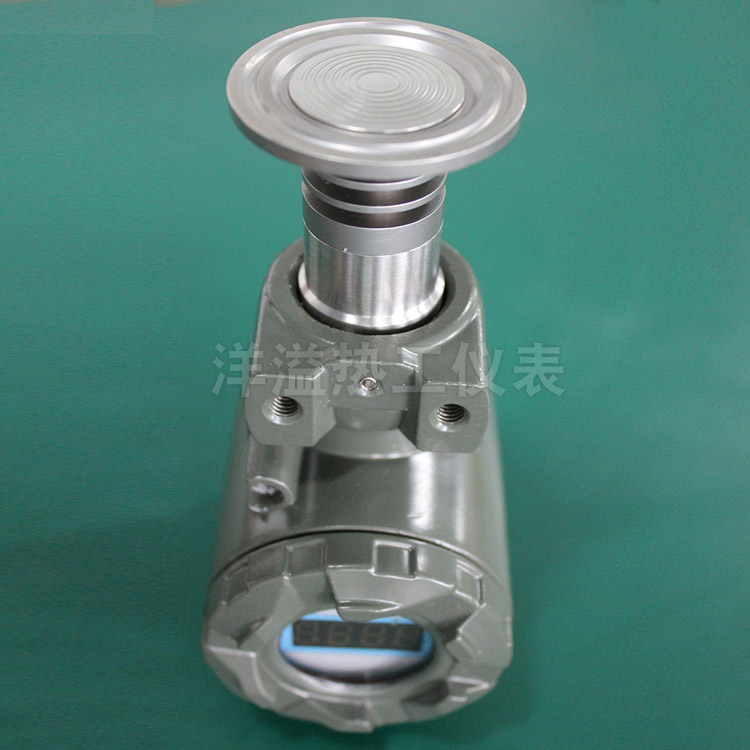

一、产品概述
1151系列智能电容式变送器 ( 以下简称智能变送器 ) 是以微处理器为核心的压力仪表,它在传统的 1151 电容式变送器的结构上增加了通讯和其它。用 268 、 275 通讯器或采用 HART 协议的其它主机可在控制室、变送器现场或在同一控制回路的任何地方同它进行双向通讯 ( 读、写数据和诊断 )。

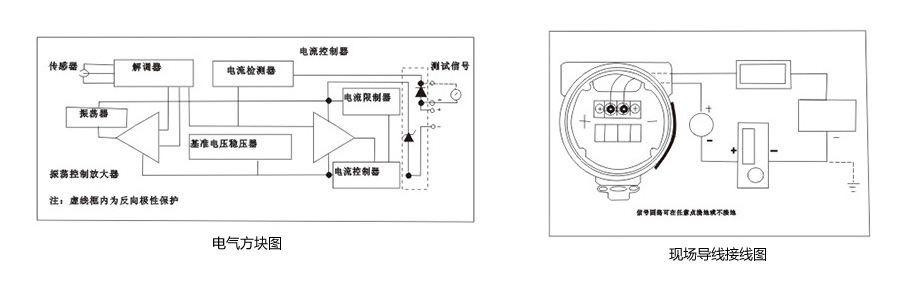

二、尺寸与接线图
三、主要特点
1) 智能电子部件仅由一块组成
2) 量程比 15 : 1 或 10 : 1
3) 0-0.6 - 0-42000KPa
4) 就地按鍵调整量程和零点
5) 可更新现存的 TY-1151( 包括 1151) 各种模拟式变送器为智能仪表
6) 符合 HART 协议,可用 HART 通讯器 268 、 275 与本智能表进行双向通讯而不中断输出信号
7) 在采用 HART 协议的分散控制系统中同主机进行双向通讯
8) 具有自诊断和远传诊断功能
9) 带有 EEPROM ,不怕断电丢失数据
四、工作原理

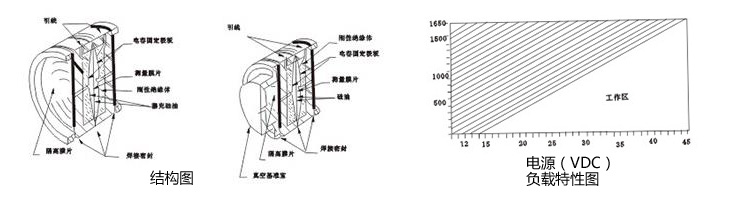

被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离 片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通 过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器 相同,所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送 器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,,传感器微调等运 算,以及诊断和数字通信。
本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存 在EEPROM内,即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接 接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频鍵控FSK 技术并依据BeII202标准。
五、功能规范
使用对象:液体、气体和蒸汽。
输出信号:二线制4-20mA直流信号上叠加数字信号,由用户选择开方或线性输出。
供电电源:供电电源12-45VDC,带LCD数字显示器15-45VDC,一般工作电源为24VDC。
负载特性:电路板的最大负载电阻RL为:
RL=VS-12V/0.023A 式中:RL为最大负载电阻 VS为供电电源电压V。
指示器:现场输出指示有电流表;线性指示0-100%
3-1/2位LCD,字高13mm,输出按百分数显示
量程和零位:就地按钮调整或通过采用HART通讯器进行调整。
正负迁移:差压变送器的最大正迁移量范围上限值(URL以下同)与测量量程之差;最大负迁移量URL。
压力变送器的最大正迁移值为URL与测量量程之差;最大负迁移量不大于大气压。绝对压力变送器:最大正迁移值为URL测量量程之差。无负迁移。
故障报警: 自诊断程序检测出故障,模拟输出高于22mA,或低于3.8 mA报警,报警高低可通过电子部件上开关进行选择。
变送器使用温度:-40-85℃,
传感元件使用温度:充硅油:-40-+104℃;充隋性油:-18-+71℃
储藏温度:-10-+55℃
阻尼:电气阻尼为0-16S,可按0.1S间隔调整,敏感元件(充硅油)固有时间0.2S。
