U型差压计(水平安装带平衡阀)

YY-CYJ系列,电厂专用

压力测量

PREV U型差压计(垂直安装)
U型差压计(水平安装带平衡阀) 说明书下载
咨询热线:153 5196 4969

一、产品概述

      U型差压计主要适用于:船舶、脱硝脱硫装置、电厂、化工、制药、冶金、军工场所

      组成部分:

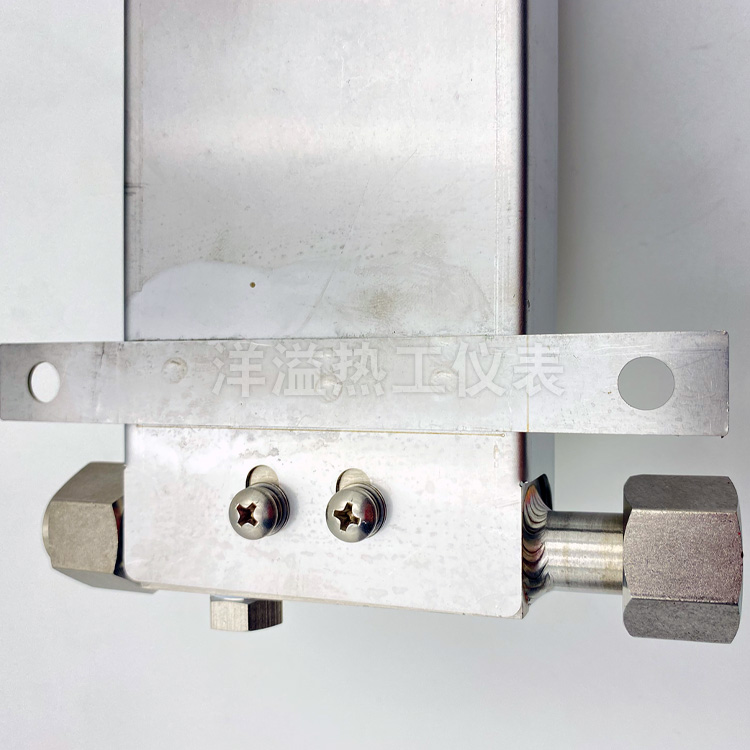

      1、上阀组   2、下排水口 3、标尺 4、测量管  5、安装背板  6、固定螺丝件  7、密封件

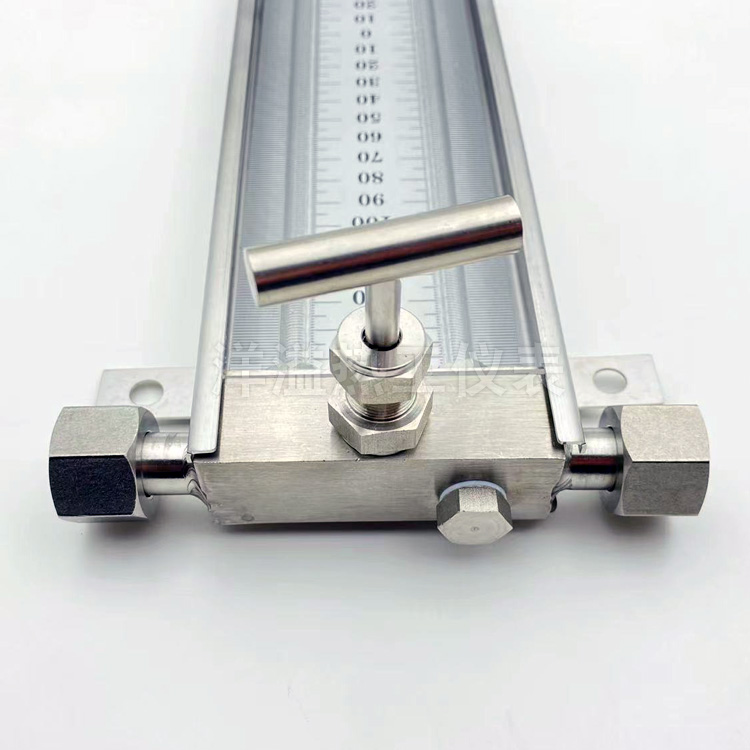

      上阀组(带平衡阀和无平衡阀两种)

      材质:304,316,316L

      使用原理:

      U形差压计的测压原理是当U型压力计没有与测压点连通前,U型玻璃管内两侧的液面在零刻度线处相平。当U型管的一端与测压点连通后,U型管内的液面会发生变化。若与测压点连通一侧的液面下降,说明测压点处的压力为正压,反之则为负压。

      液柱式如U型管压力计、U型差压计等,是根据流体静力学原理将压力信号转为液柱高度信号,常使用水、酒精或水银作为测压工质。

      使用U型差压计时请将U型压差计垂直悬挂在固定的支座上,在U形玻璃管内注入工作液(水银或纯水),注入量为标尺刻度的1/2处,再用橡胶软胶管将被测气体接口与U形管的一个(或二个)管口连接。

二、选型表

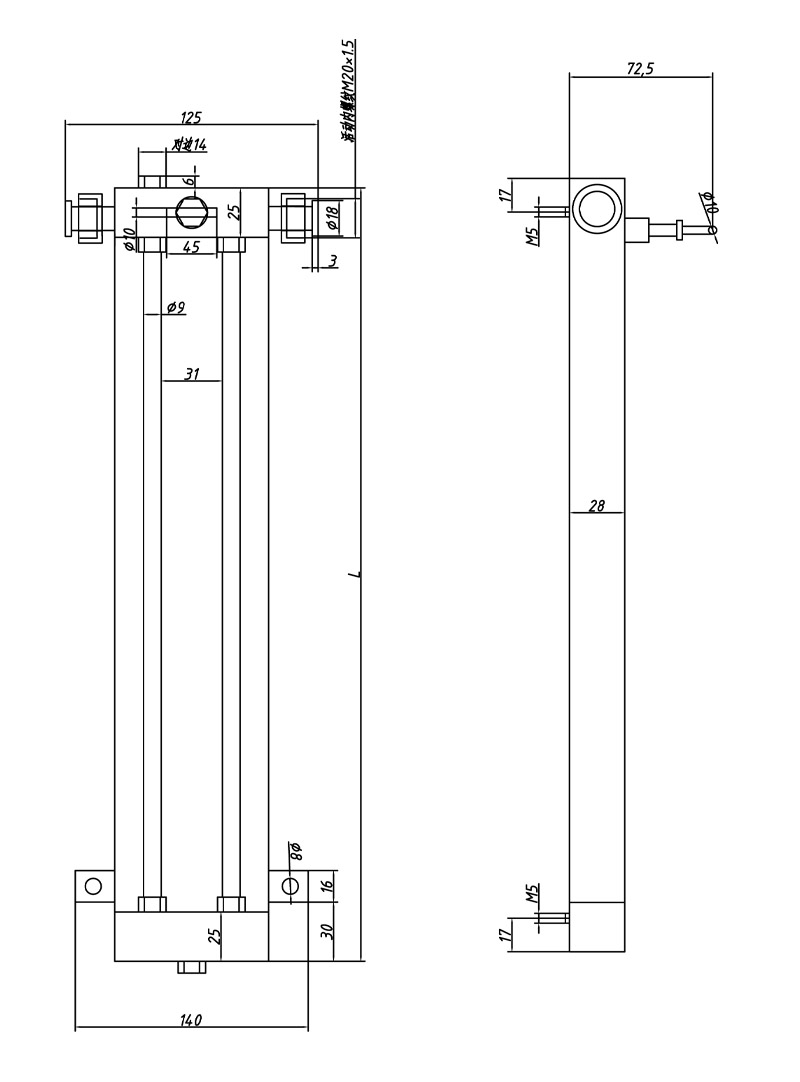

三、尺寸图

四、产品特点

      由于它结构简单、坚固耐用、价格低廉、使用寿命长,若无外力破坏几乎可重复使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。故在工业生产各科研过程中得到非常广泛的应用。当以水作为介质时一般的测量范围在:-15kPa—+15kPa之间,非常适合对气体介质的低压和微压的测量。

      虽然U型压差计看起来结构简单,但如果操作和使用不当或了解不深还是会引起一定误差的。由于U型压差计两边玻璃管的内径很难保持完全一致,因此在读取数值时为限制引入附加误差,U型压差计应垂直放置,并同时读取两管的液面高度,视线应与液面平齐,读数应以液面弯月面顶部切线为准。一般的读取误差在1mm左右,如果是二次读取则在2mm左右。

      U型差压计的测量精度由测量范围和被测压力的大小以及工作液的选取所决定。在U型压差计的工作液确定后,测量范围越大、被测压力越高、其测量精度就越高。比如以水为工作液时测量5kPa时精度为±0.5%,2.5kPa时精度为土1%,lkPa时精度为±2.5%,0.5kPa时精度为±5%。另外在高度一定时若想提高其测量精度和灵敏度应选取密度低的工作液。

      特别要指出的是当用U型差压计测量压力,尤其是用作标准去校验低压、微压计量器具时,应合理选取工作液体的密度和U型压差计,校验时应反复多次,仔细读取数值,以尽可能减小误差,提高测量精度。
