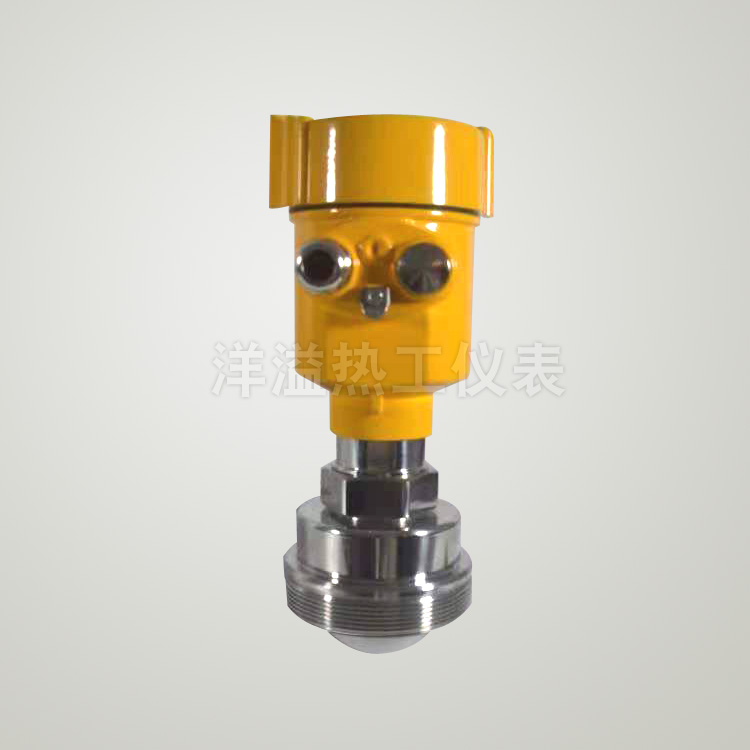

一、产品概述
LM78xx系列产品，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品最大量程可以达到120m, 盲区可以做到8 cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

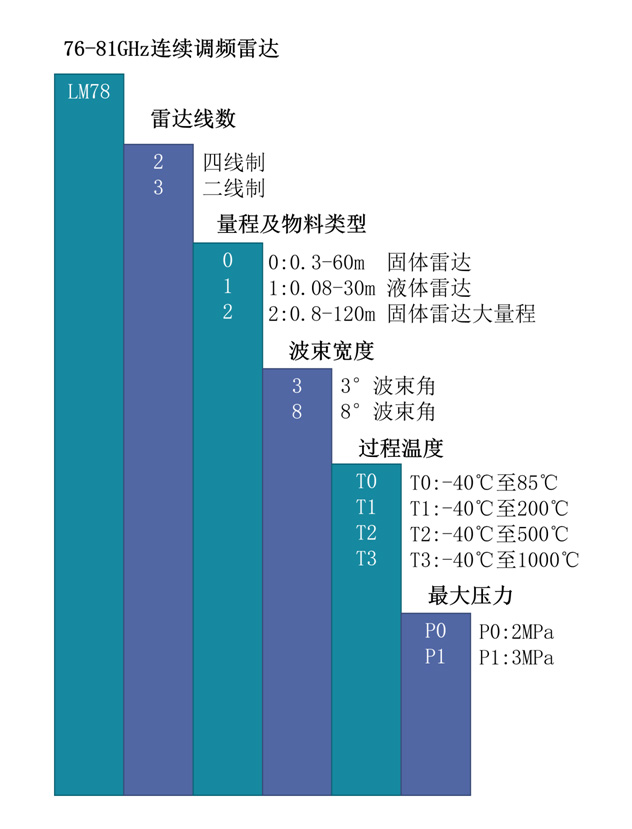

二、选型表

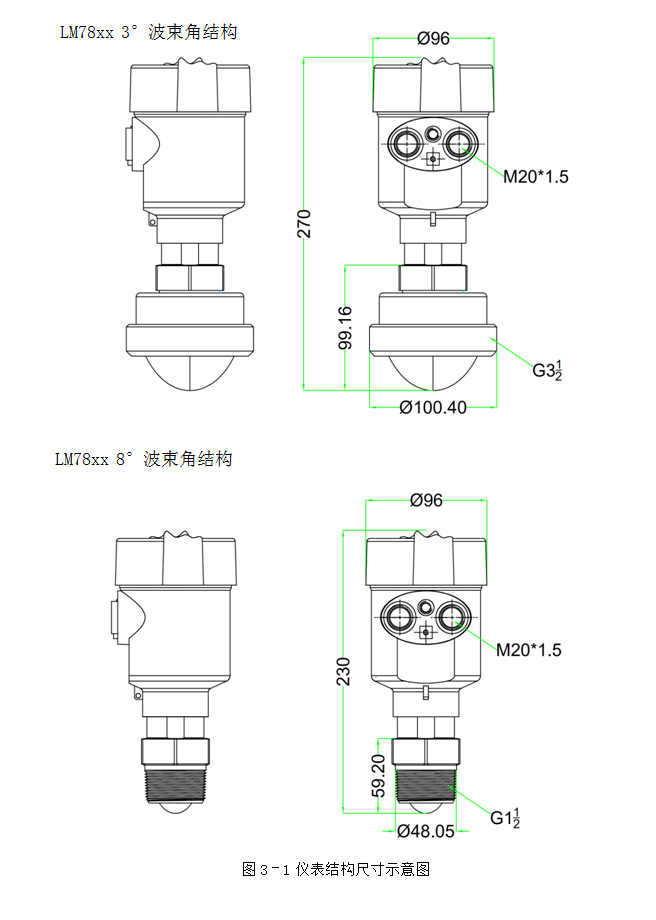

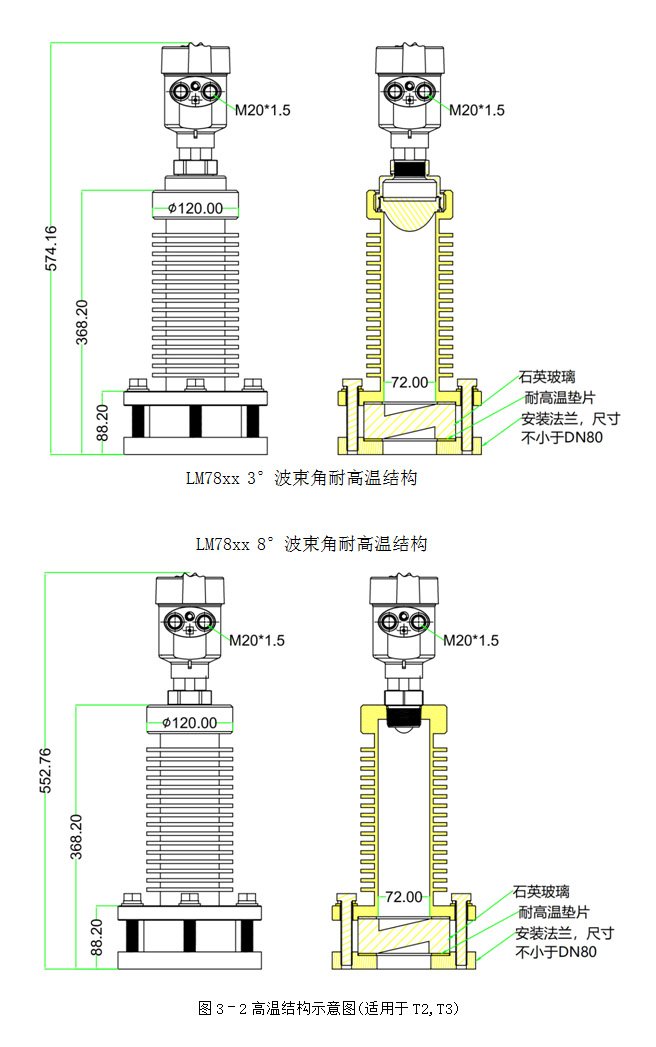

三、结构图
四、主要特点
基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
最窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
支持远程调试与远程升级，减少等待时间，提高工作效率。
支持手机蓝牙调试，方便现场人员维护工作
五、技术规格
|
发射频率 |
76GHz~81GHz |
|
测量范围 |
LM78x0: 0.3 m~60m |
|
测量精度 |
±1mm |
|
波束角 |
3°/8° |
|
使用介电常数范围 |
>=2 |
|
供电范围 |
15~28.0VDC， |
|
通讯方式 |
LM782x：MODBUS总线 |
|
信号输出 |
LM782x：4~20mA或RS-485 |
|
故障输出 |
3.8mA、4mA，20mA，21mA，保持 |
|
现场操作/编程 |
128×64 点阵显示屏/4按键 |
|
工业温度/湿度 |
T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃ |
|
外壳材质 |
铝合金、不锈钢 |
|
天线类型 |
透镜天线/防腐型天线/石英隔离法兰盘 |
|
过程压力 |
-0.1~2MPa |
|
产品尺寸 |
Ø100*270mm |
|
电缆入口 |
M20*1.5 |
|
推荐线缆 |
AWG18或0.75mm2 |
|
防护等级 |
IP68 |
|
防爆等级 |
ExdiaIICT6 |
|
安装方式 |
螺纹或法兰 |
|
净重/毛重量 |
2.480Kg/2.995Kg |
|
包装箱尺寸 |
370*270*180mm |
