音叉式物位开关

300型

液位测量

PREV 高频雷达物位计

航空音叉料位开关 NEXT

咨询热线：153 5196 4969

一、产品概述

音叉物位开关也常被称作音叉物位计或者音叉物位控制器，主要是因为音叉物位计在工业生产中的不同环节出现，实际所起的关键性作用不同，人们便习惯性的叫出了许多不同称呼。音叉物位开关是物位开关的一种，主要利用音叉谐振原理来测量物位状态，其独特的叉体设计及其固有的振动特性，能保证音叉的自动清除功能并最大限度地防止挂料。

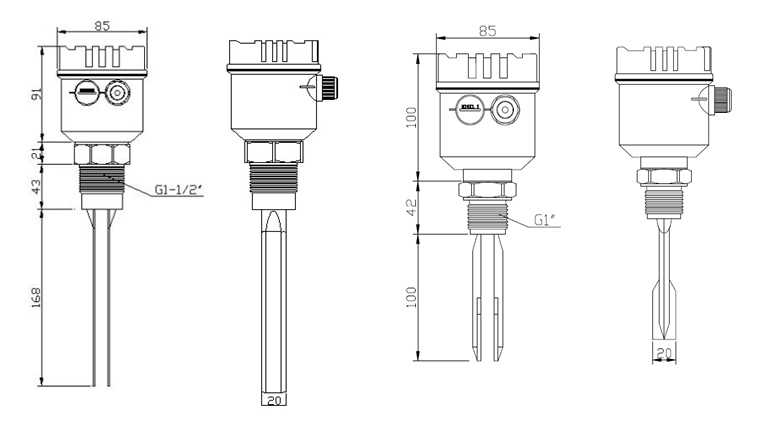

二、外型尺寸

三、技术参数

供电电压	20…60VDC 20…250VDC 50/60Hz
开关时间	当被介质覆盖时约2秒,当无介质时约3秒
环境温度	-40…+70℃
储藏温度	-40…+85℃
介质温度	-40…+150℃
操作压力	-1…+40bar
被测物料	粉末和颗粒=10mm，密度>0.1g/cm
被测物料	液体，黏度=10000mm2/s,密度>0.7g/cm3
连接方式	G1-1/2〞G1〞
电气接口	M12×P1.0连接器
外壳材质	ABS 铝合金
叉体材质 Fork material	不锈钢S304/不锈钢S316
输出方式 Output	继电器输出，负数AC250V/4A,DC60V/4A
	集电极开路（NPN）输出，负数400mA
	集电极开路（PNP）输出，负数400mA
功耗	直流供电时3W Max交流供电时15W Max

四、操作说明

将叉体插入物料10mm左右，然后长按SET键，这时红绿灯会来回的切换，直到红灯连续切换2次以上，立即松开SET键，这时红灯会连续闪烁，然后点按下SET键后，红绿灯会交替闪烁后，两个灯会同时亮；然后将叉体移开物料，绿灯亮红灯灭(NO端和COM端断开,NC端和COM端接通)，再将叉体放入物料中两个灯同时亮(NO端和COM端接通,NC端和COM端断开)；这时就调整好了。(注意出厂已经设定好了,客户无需再次设定,除非故障)
