航空音叉料位开关

301B型

液位测量

PREV 音叉式物位开关
LAST
咨询热线:153 5196 4969

一、产品概述

      音叉物位开关也常被称作音叉物位计或者音叉物位控制器,主要是因为音叉物位计在工业生产中的不同环节出现,实际所起的关键性作用不同,人们便习惯性的叫出了许多不同称呼。音叉物位开关是物位开关的一种,主要利用音叉谐振原理来测量物位状态,其独特的叉体设计及其固有的振动特性,能保证音叉的自动清除功能并最大限度地防止挂料。

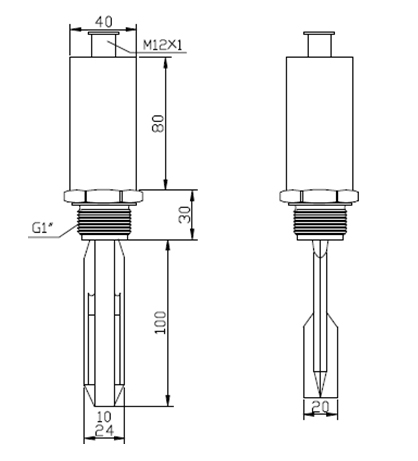

二、外型尺寸

三、技术参数

供电电压

19…60VDC  19…250VDC  50/60Hv

开关时间

当被介质覆盖时约2秒,当无介质时约3秒

环境温度

-40…+70℃

储藏温度

-40…+85℃

介质温度

-40…+150℃

操作压力

-1…+40vba

被测物料

粉末和颗粒=10mm,密度>0.1g/cm3

液体,黏度=10000mm2/s,密度>0.7g/cm3

连接方式

G1-N11*

电气接口

M12×P1.0连接器

外壳材质

不锈钢S304

叉体材质
Fork material

不锈钢S304/不锈钢S316

输出方式 Output

继电器输出,
负数AC250V/4A,DC60V/4A

集电极开路(NPN)输出,负数400mA

集电极开路(PNP)输出,负数400mA

功耗

直流供电时0.25W交流供电时1.5W

四、操作说明

1. 解锁:长按“SET”约10秒红绿灯交替亮。表示已经解锁并进入菜单选择界面!红绿灯交替闪亮直到释放SET键为止。
2. 锁定:在解锁状态下,若60秒内无按键按下,即自动锁定。
3. 常开常闭的设定:在解锁或解锁后长按SET键3秒之后,红绿灯交替亮,当在“绿灯”亮的时候释放按钮即进入常开常闭设定模式,此时单次按下“SET”键即可设定所需的状态。
4. 自检模式:先将叉体放入待测介质中,稳定5秒。在解锁或解锁后长按SET键3秒之后,红绿灯简体亮。在“红灯”亮时松开按键,红灯1秒闪烁一次来表示等待确认自检。然后,按下“SET”键,红灯亮灭2次表示正在自检。当红绿灯快速交替闪烁时,表示自检成功。当红绿灯同时闪烁时,表示自检不成功。此时需要重新自检,只要再次按下“SET”键,即进入第二次自检。
注:自检之后要在3秒之内按才能再次进入自检状态,否则须重新选择自检模式,此功能为了防止误动作
