一、产品概述

       LDG系列电磁流量计，可用来测量封闭管道中导电流体的体积流量，还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、纸浆等均匀液固混合液体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

二、产品特点

1.测量不受流体密度、粘度、压力和电率变化的影响；
2.测量管内无阻流部件，无压损，直管段要求低，对浆液测量有独特的适应性；
3.公称通径DN6-DN3000覆盖范围宽，衬里和电极有多种选择，能适用多种测量介质，具有良好的耐腐蚀性和耐磨损性；
4.转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；
5.转换器采用32位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1，可以根据用户实际需救要在线修改量程；

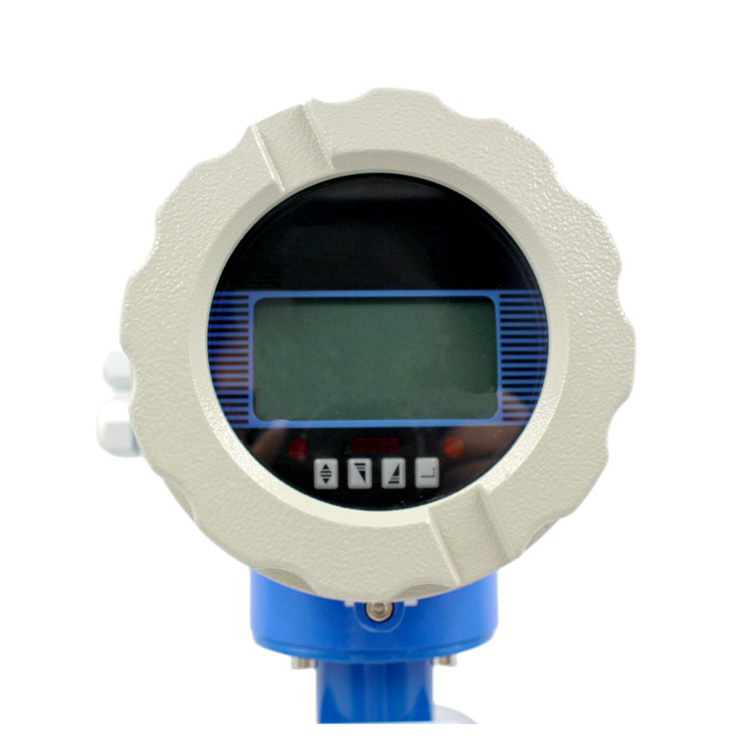

6.高清晰度背光LCD显示，中英文菜单操作可选，使用方便，操作简单，易学易懂；
7.具有RS485、RS232、Hart和Profibus等数字通讯信号输出（选配）；
8.具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；
9.采用SMD器件和表面安装（SMT）技术，电路可靠性高；
10.红外手操器操作，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）；
11.内部有三个计量器可分别显示正向累积量、反向累积量及差值积算量，内部设有掉电时钟，可记录掉电时间（选配）；
12.可用于相应的防爆场合。

三、技术参数

测量介质：水、酸、碱、海水等强腐蚀或含有杂质的导电液体；
介质导电率：大于20uS/cm；
公称通径：DN6-DN3000mm；
执行标准及检定依据：JB/T9248-1999、JJG1033-2007；
衬里材料：聚氯丁橡胶、聚四氟乙烯、硅氟橡胶、聚氨脂橡胶、F46、PFA；
电极材料 ：含钼不锈钢，哈氏合金B、哈氏合金C、钛、钽、铂依合金、碳化钨；
公称压力：0.6MPa-42MPa；
精度等级：0.2 0.5.1.0
流速范围：0.1m/s-15m/s；
环境温度：传感器-25℃~+60℃  转换器-10℃~+60℃；
相对温度：5%~94%

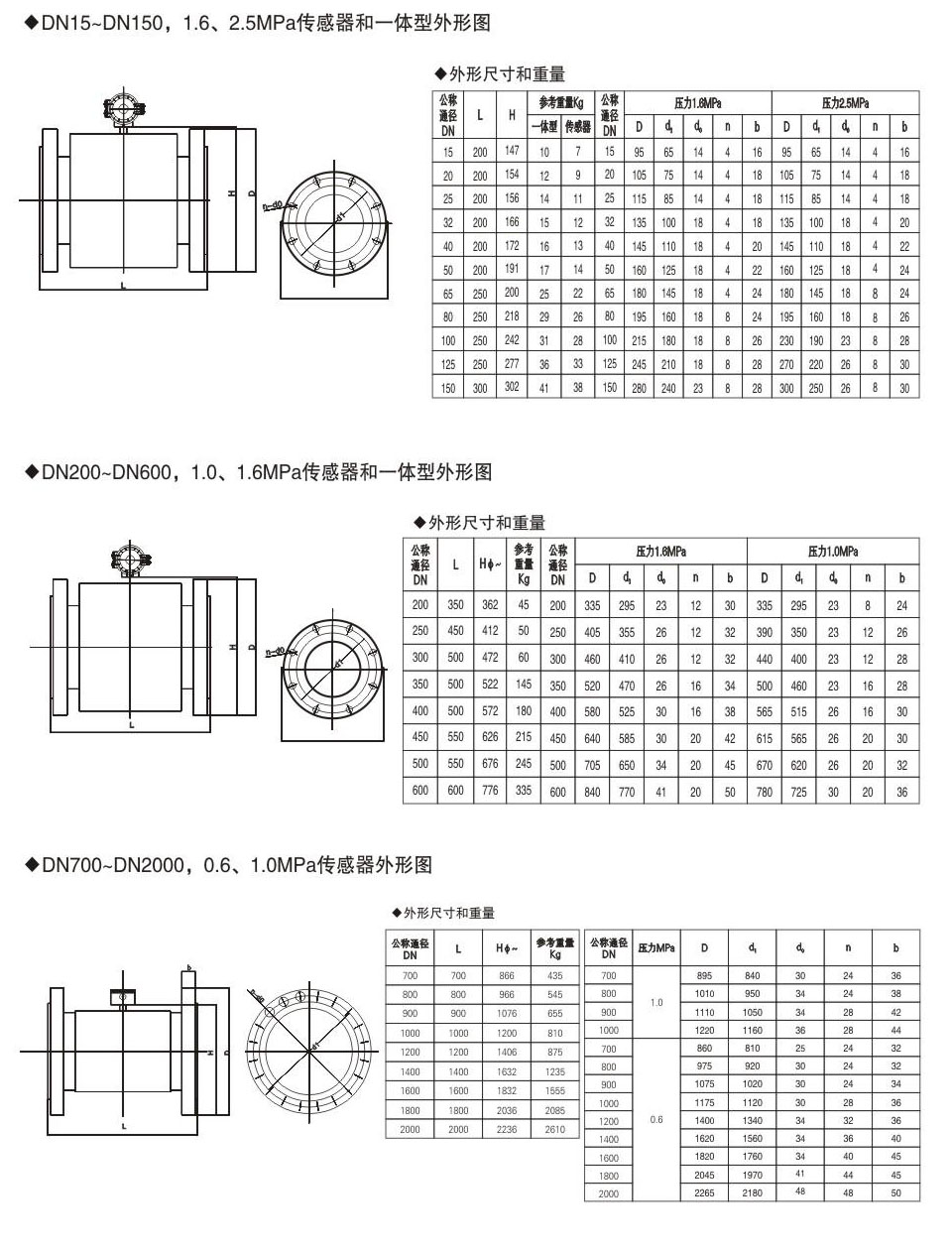

四、外形与安装尺寸

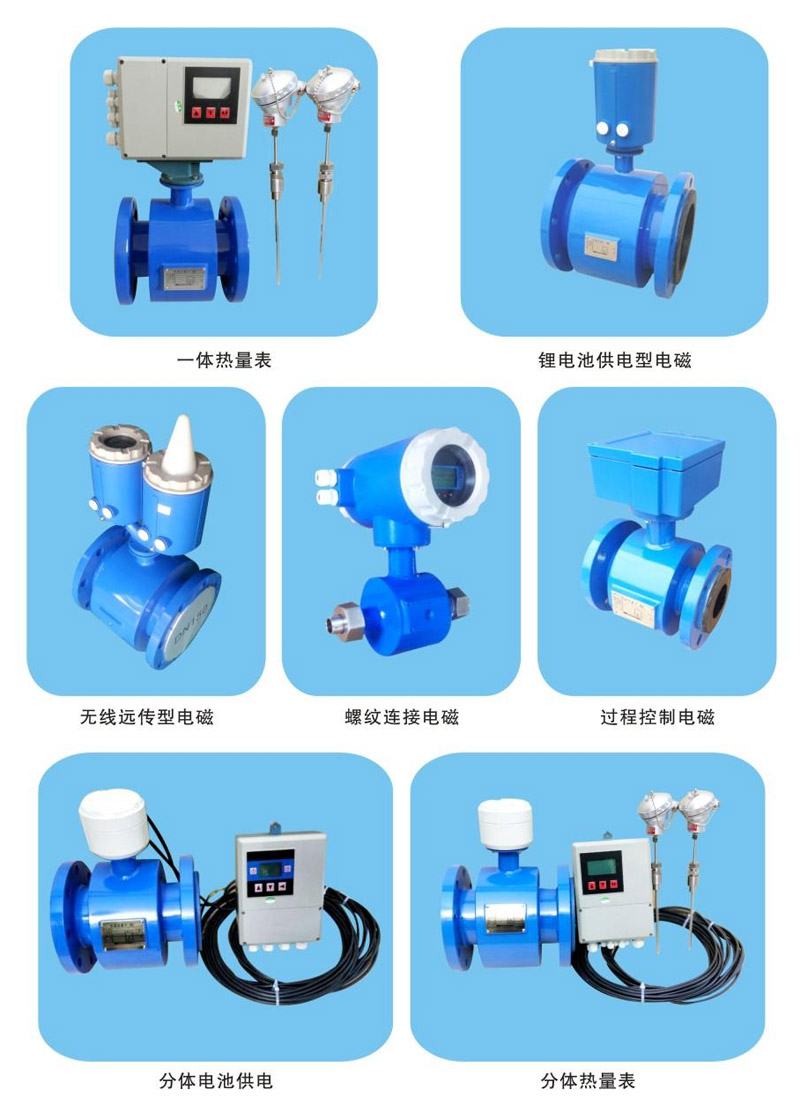

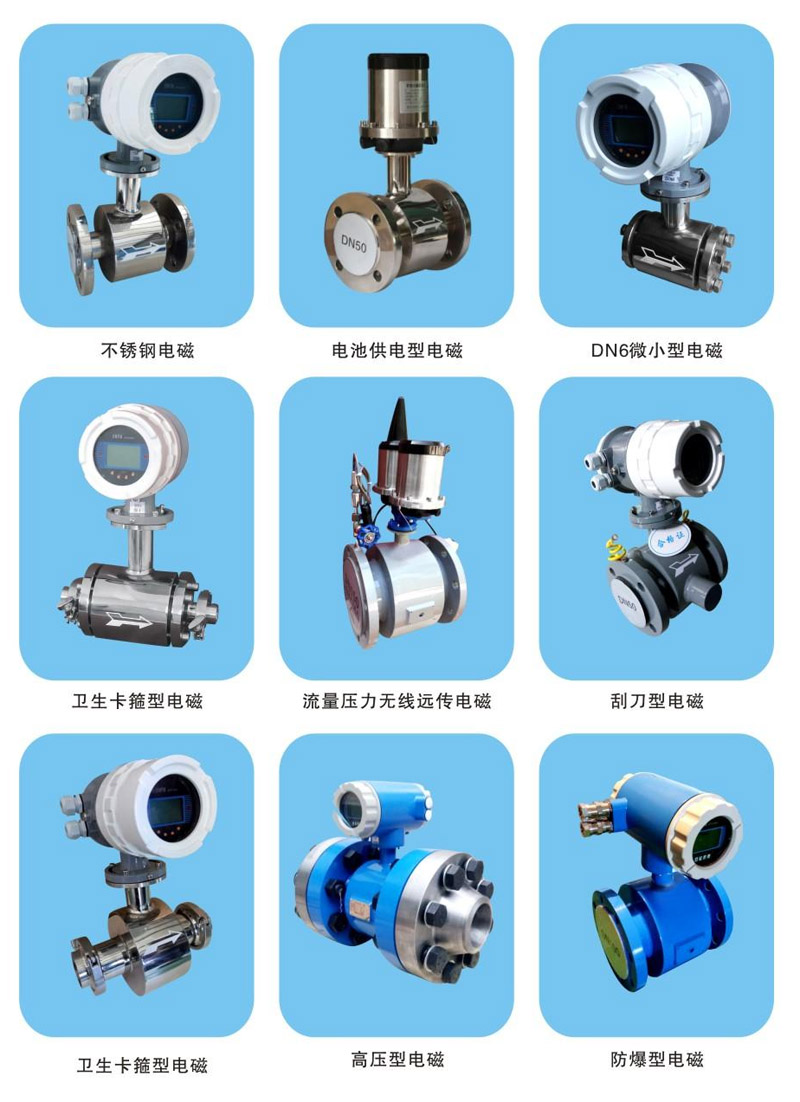

五、特殊产品展示
